説明

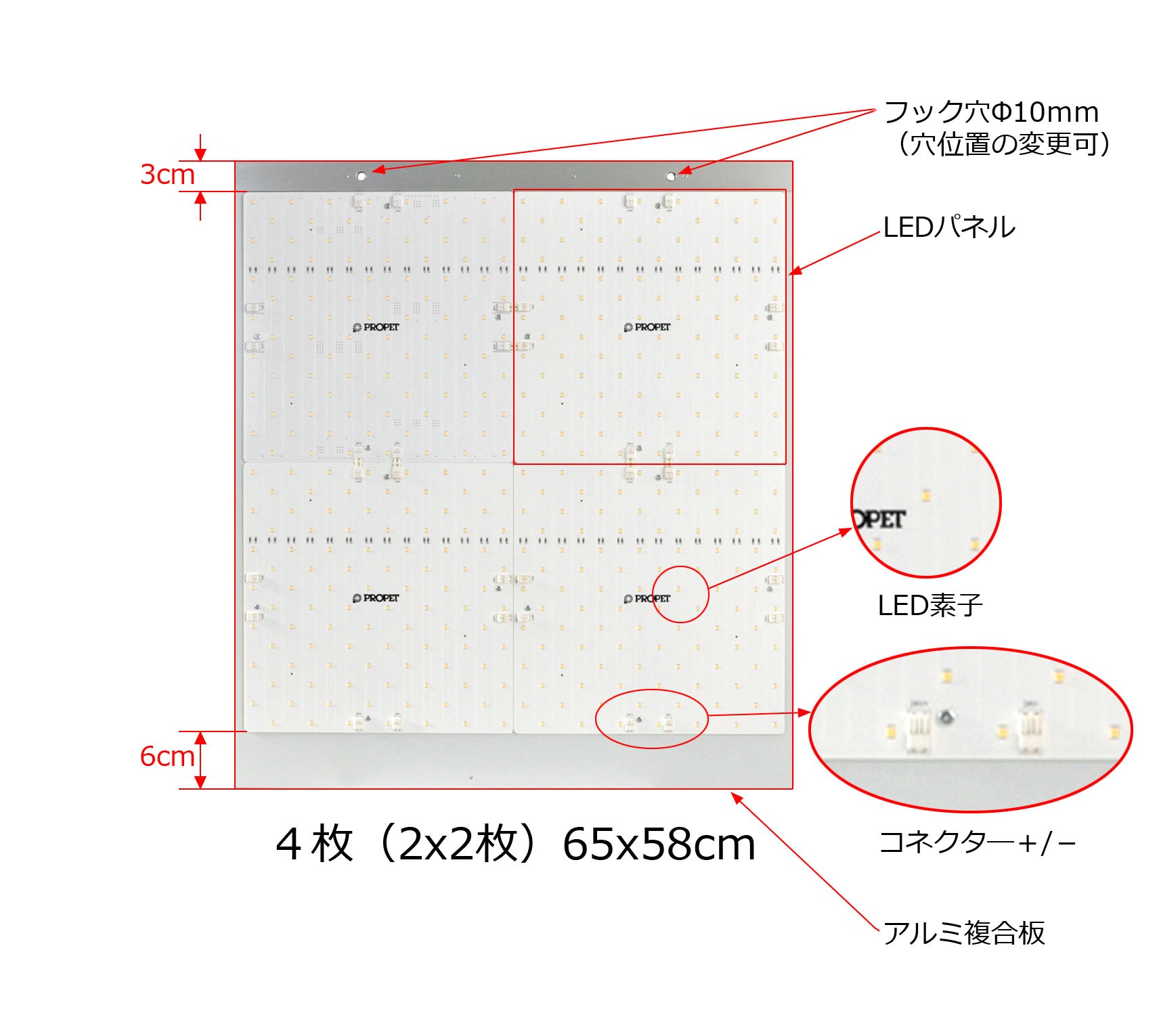

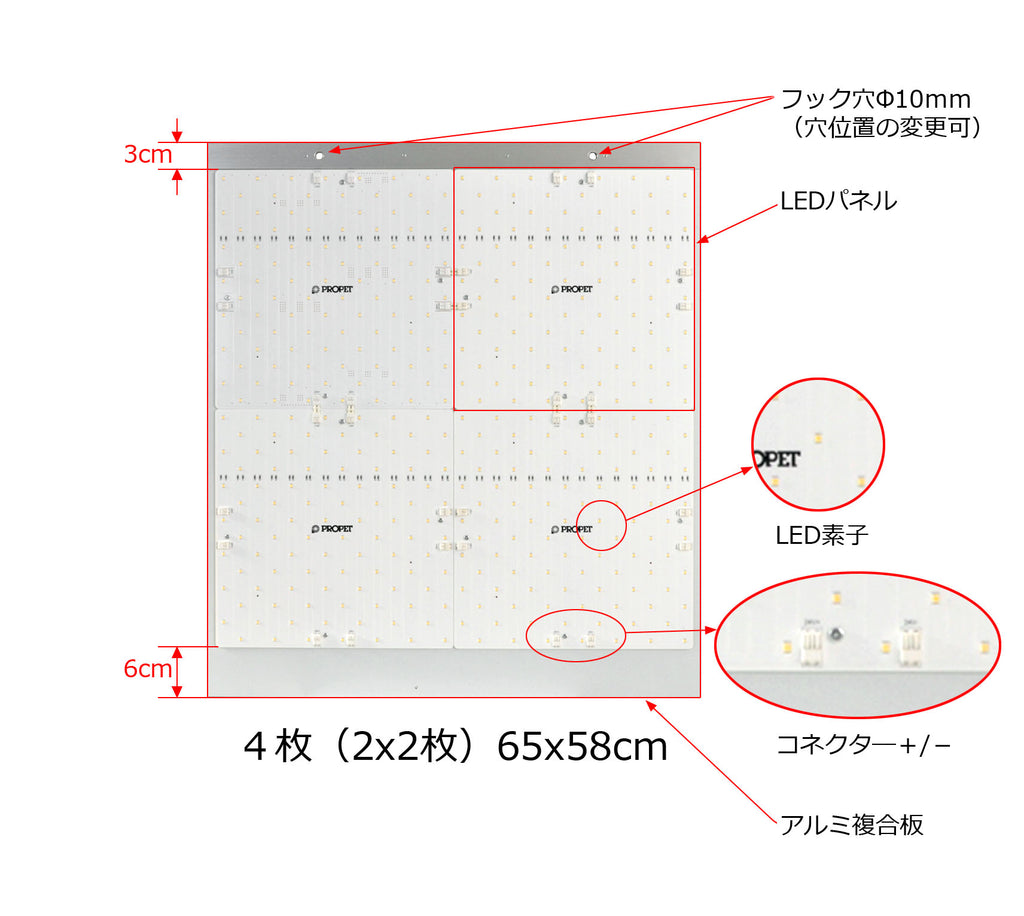

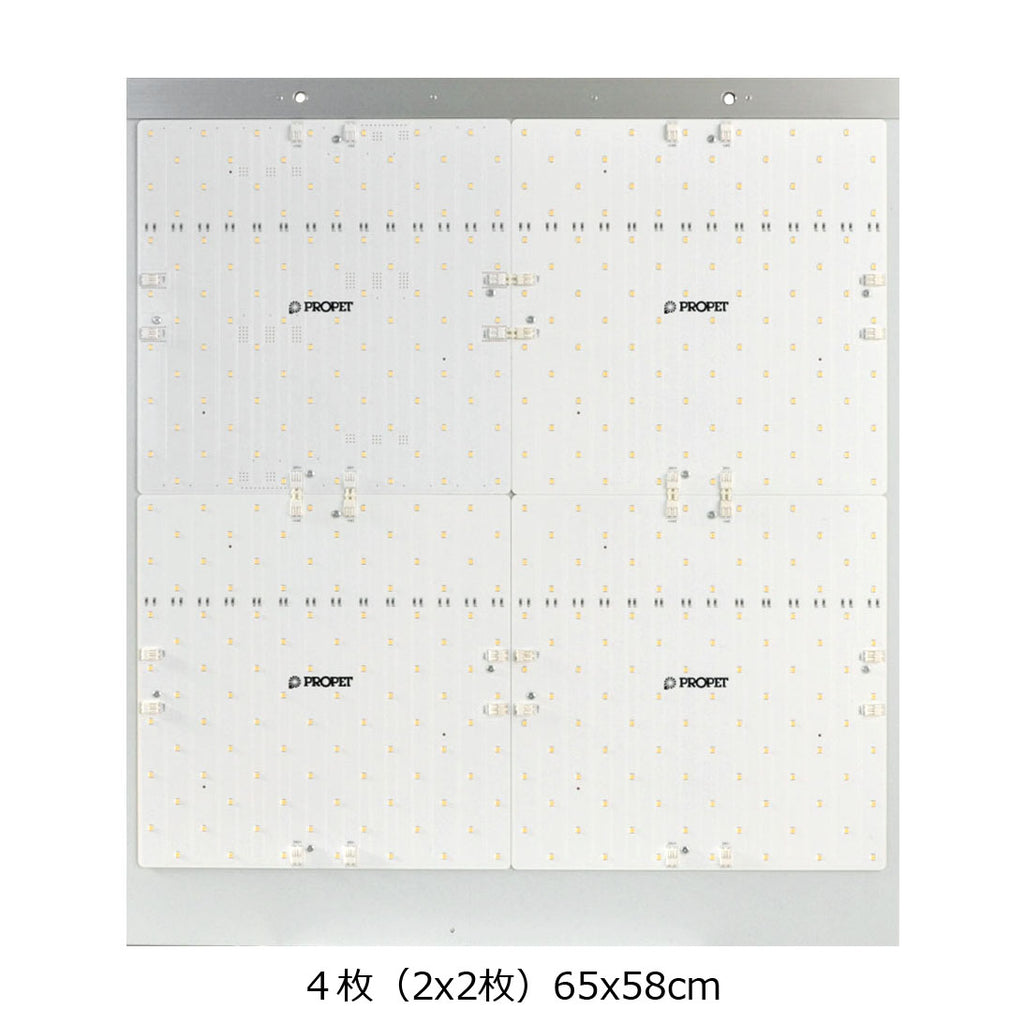

- フック用穴付きのアルミ複合板の前面にLEDパネルを設置したセットです。
- 既存の窓枠にフック（別途ご用意ください）を取り付けて必要な時にだけ設置することができます。壁に掛けることも可能です。
- お好みの大きさをお選びください。
- 全面にLED素子が配置され、ムラの無い美しい面光源になります。
- パネルの端に配置してあるコネクターにケーブルを繋げるだけで簡単に点灯できます。
- ケーブルをパネルの下側から接続する前提でサイズを作成しております。他の方向から接続したい場合はご相談ください。
- 高輝度、高演色のLEDを採用しており、自然光やストロボ光とミックスしても違和感なくお使いいただけます。
- 受注生産となりますので、お届けまで2週間程度かかります。

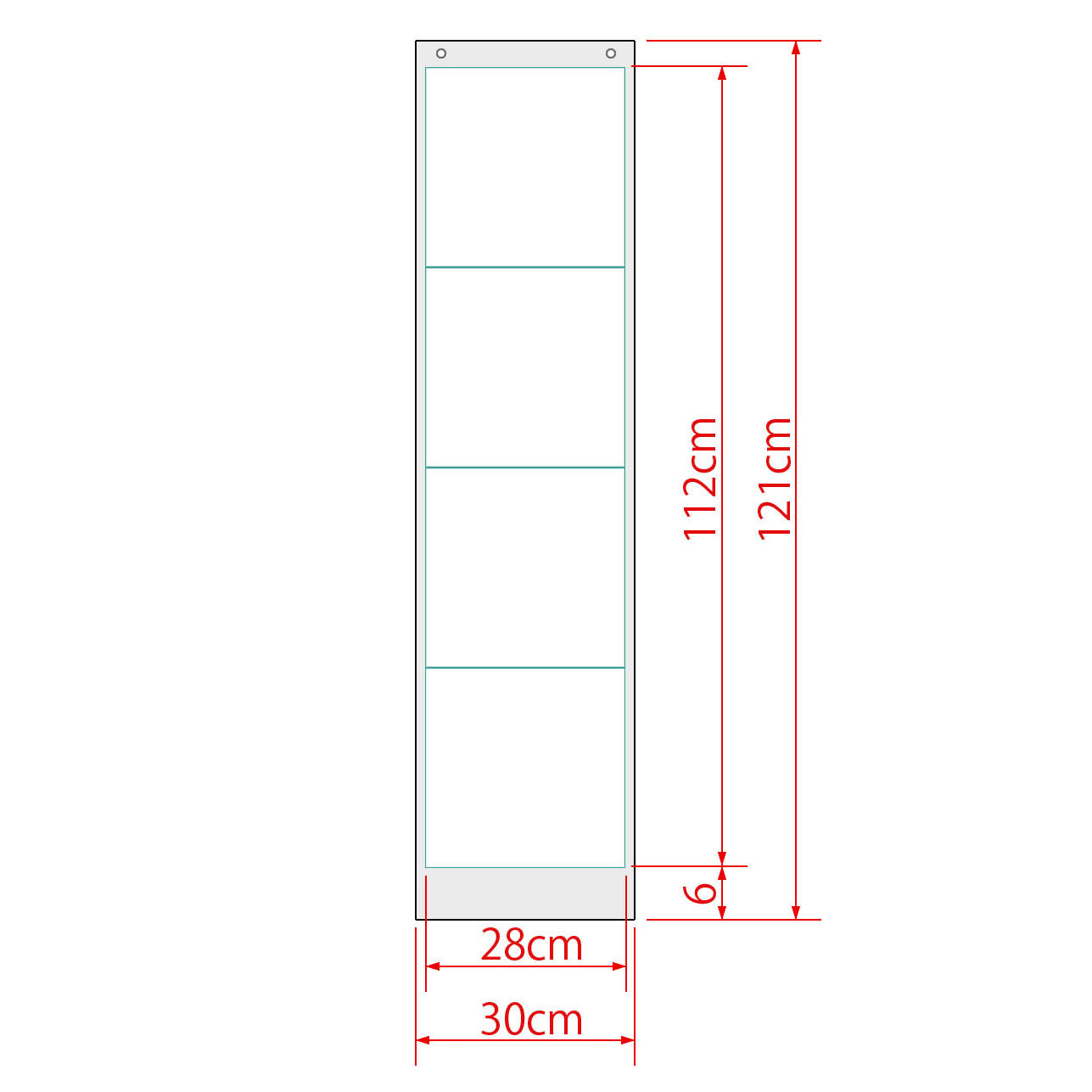

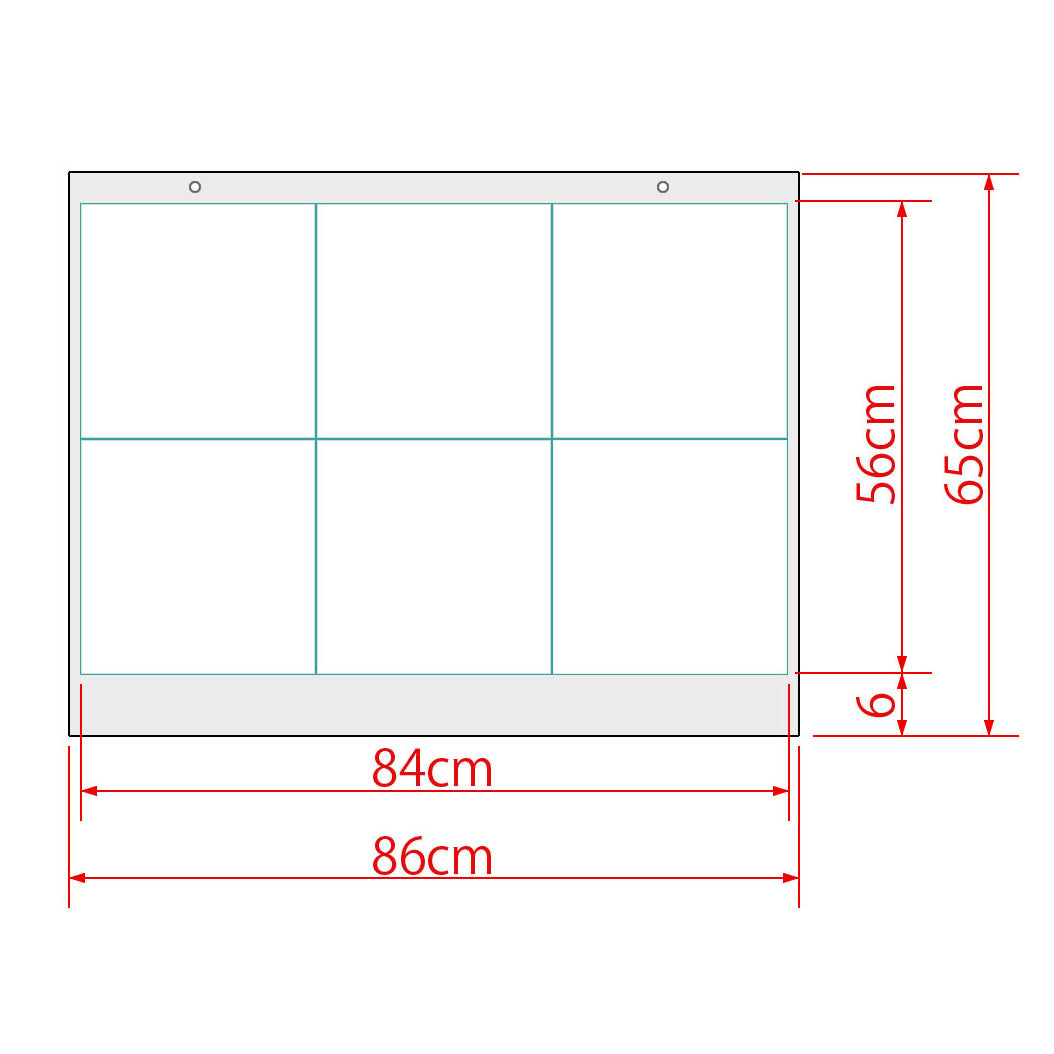

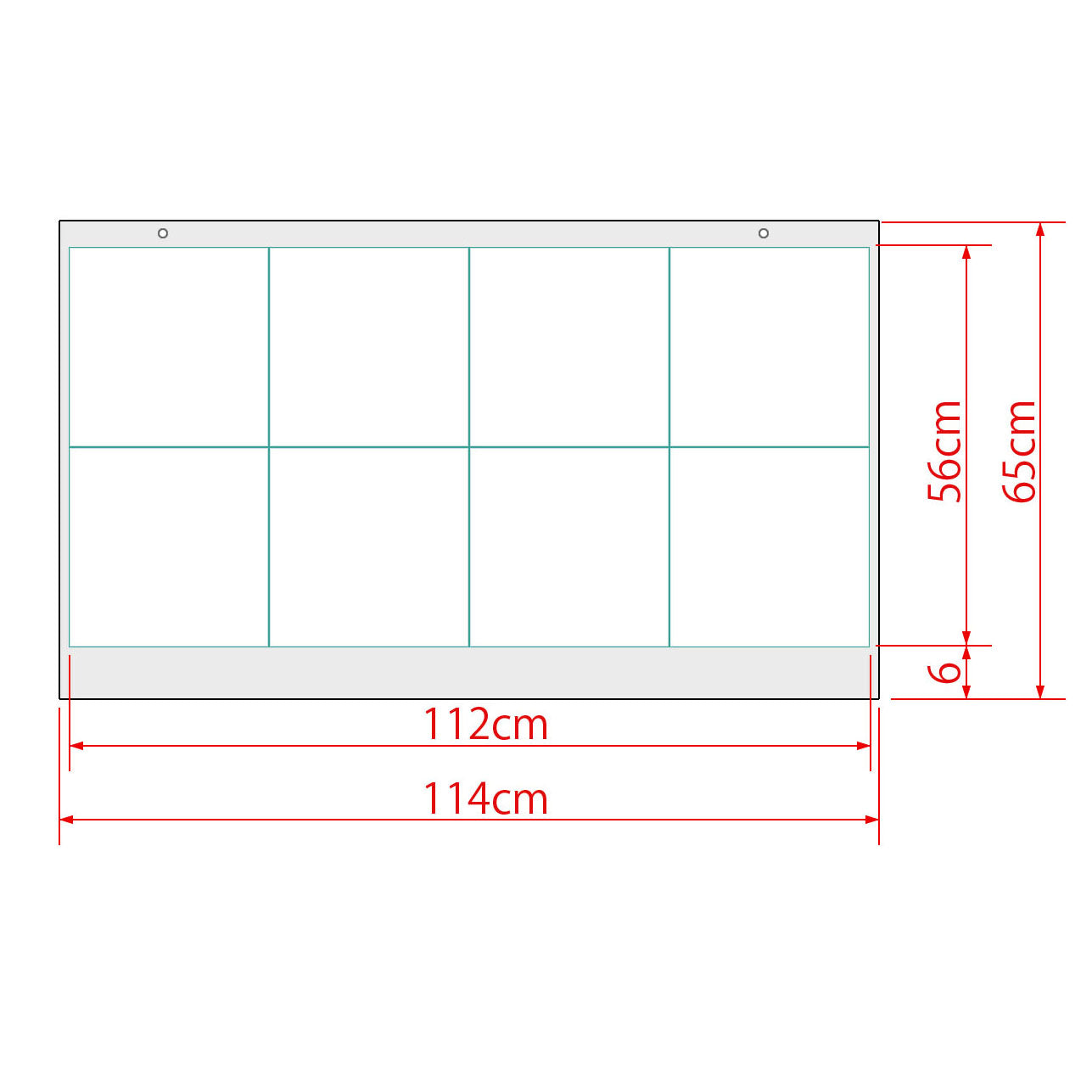

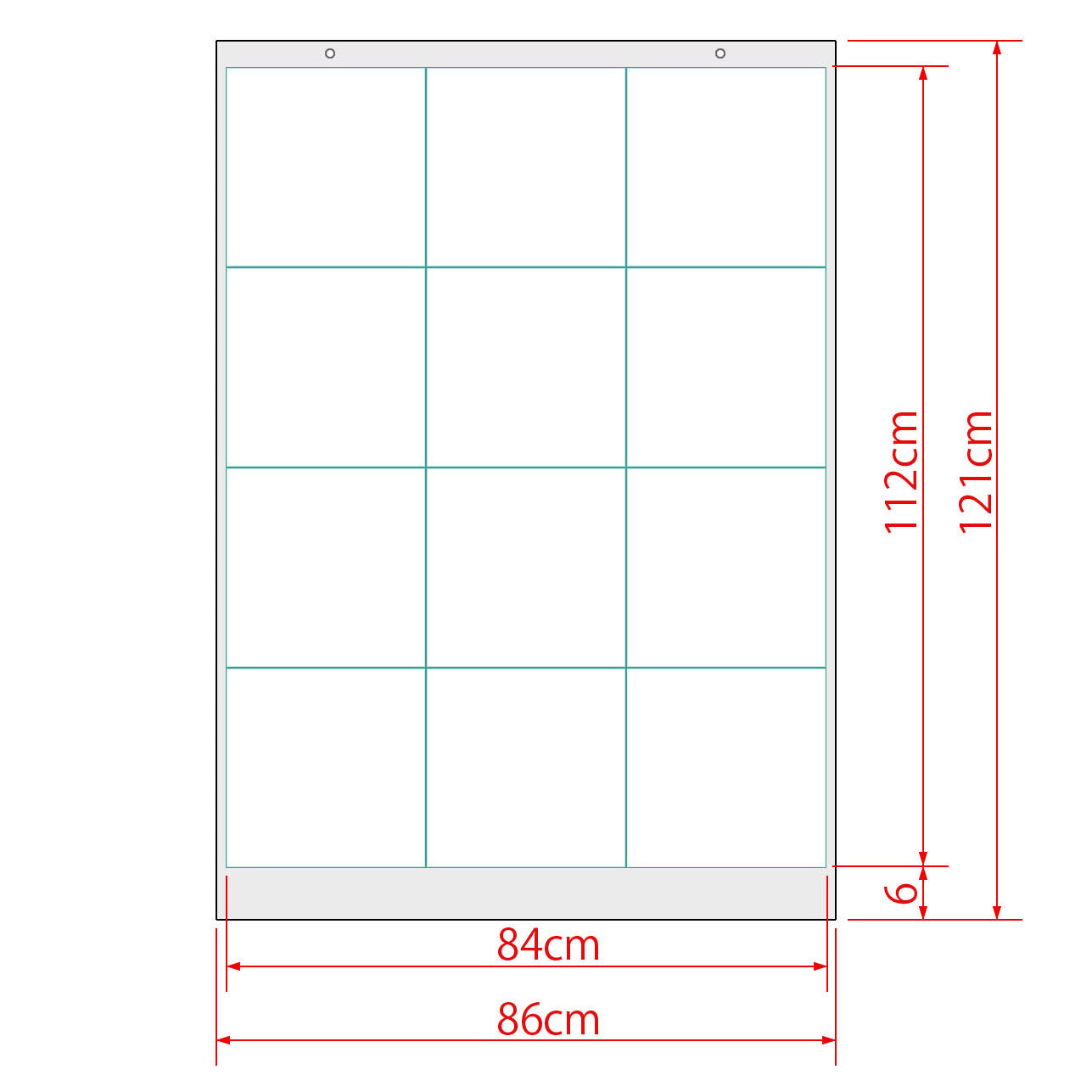

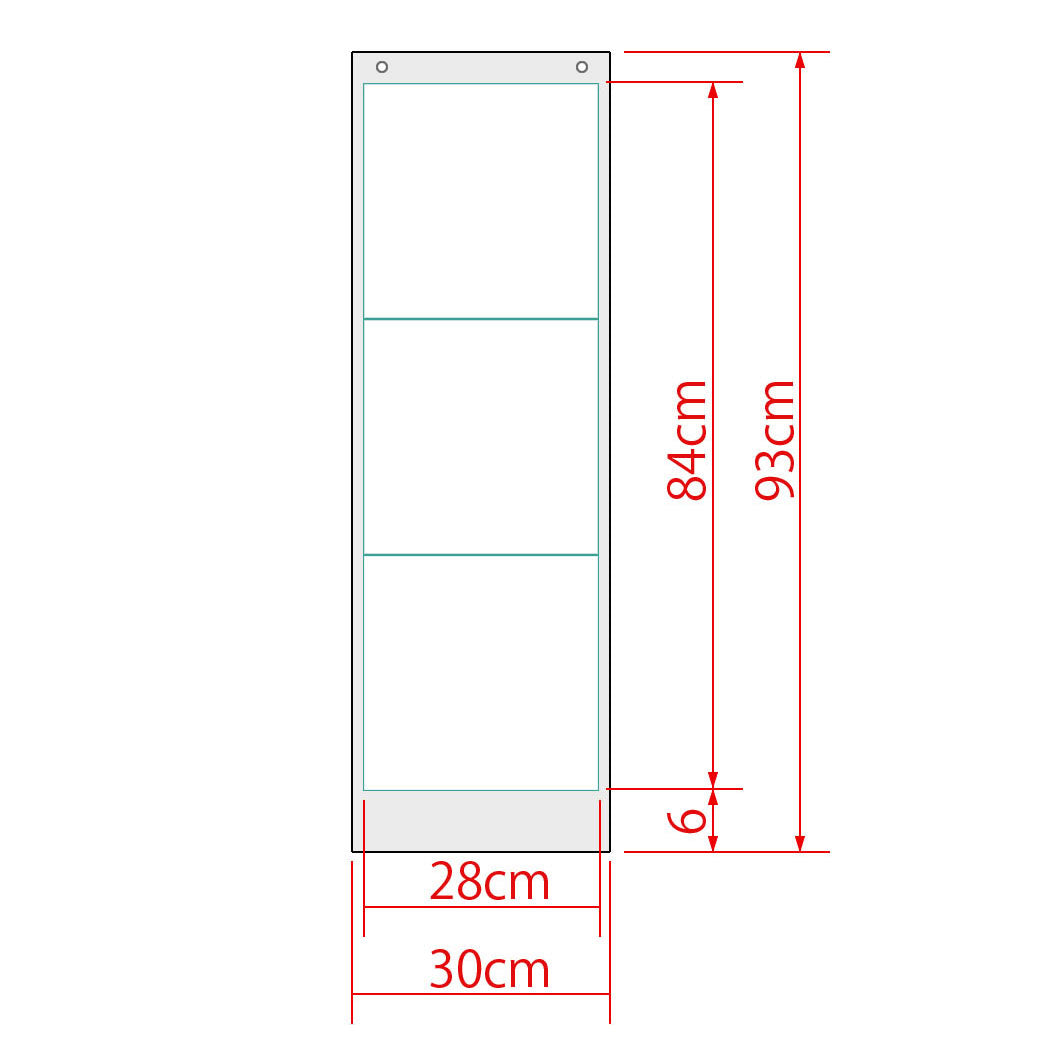

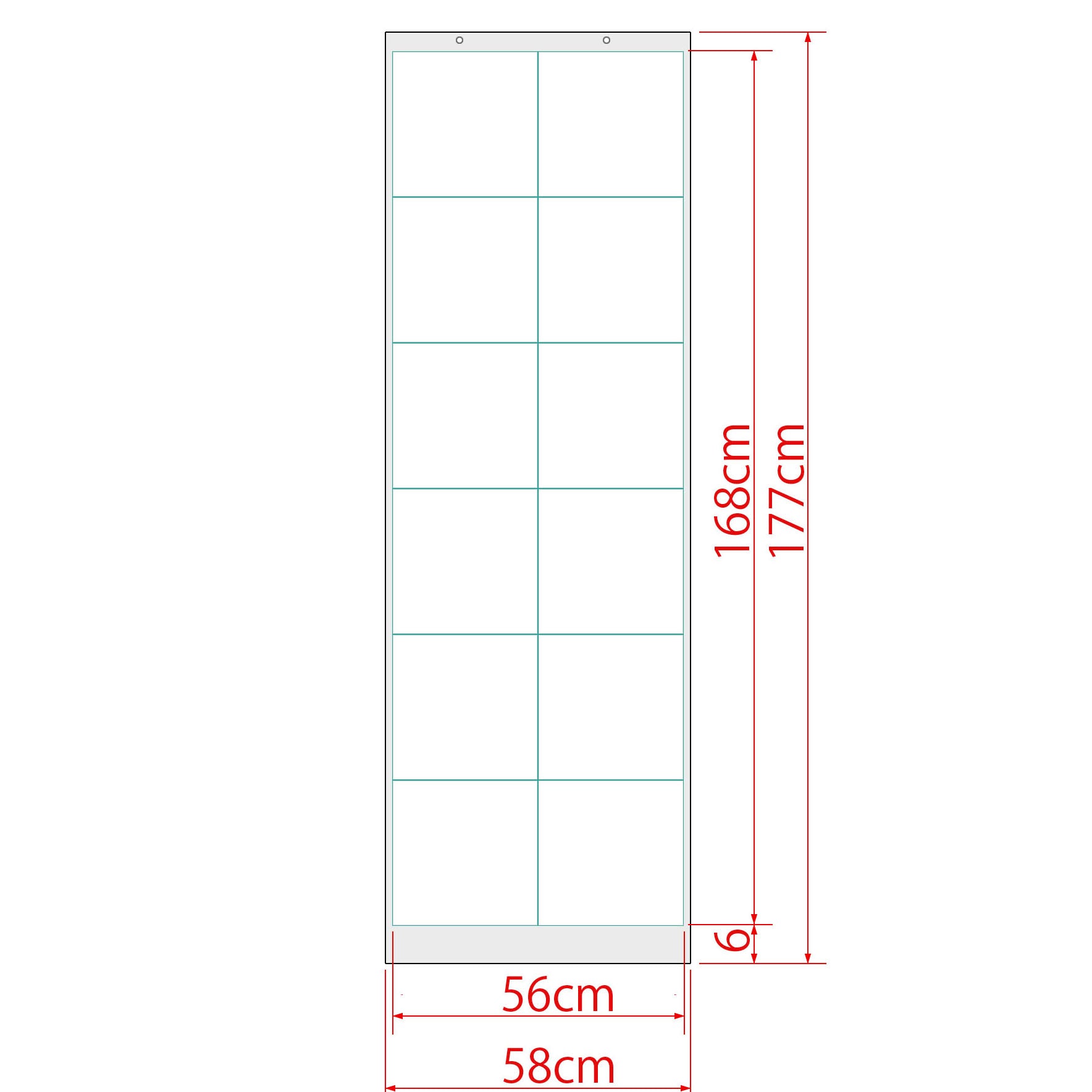

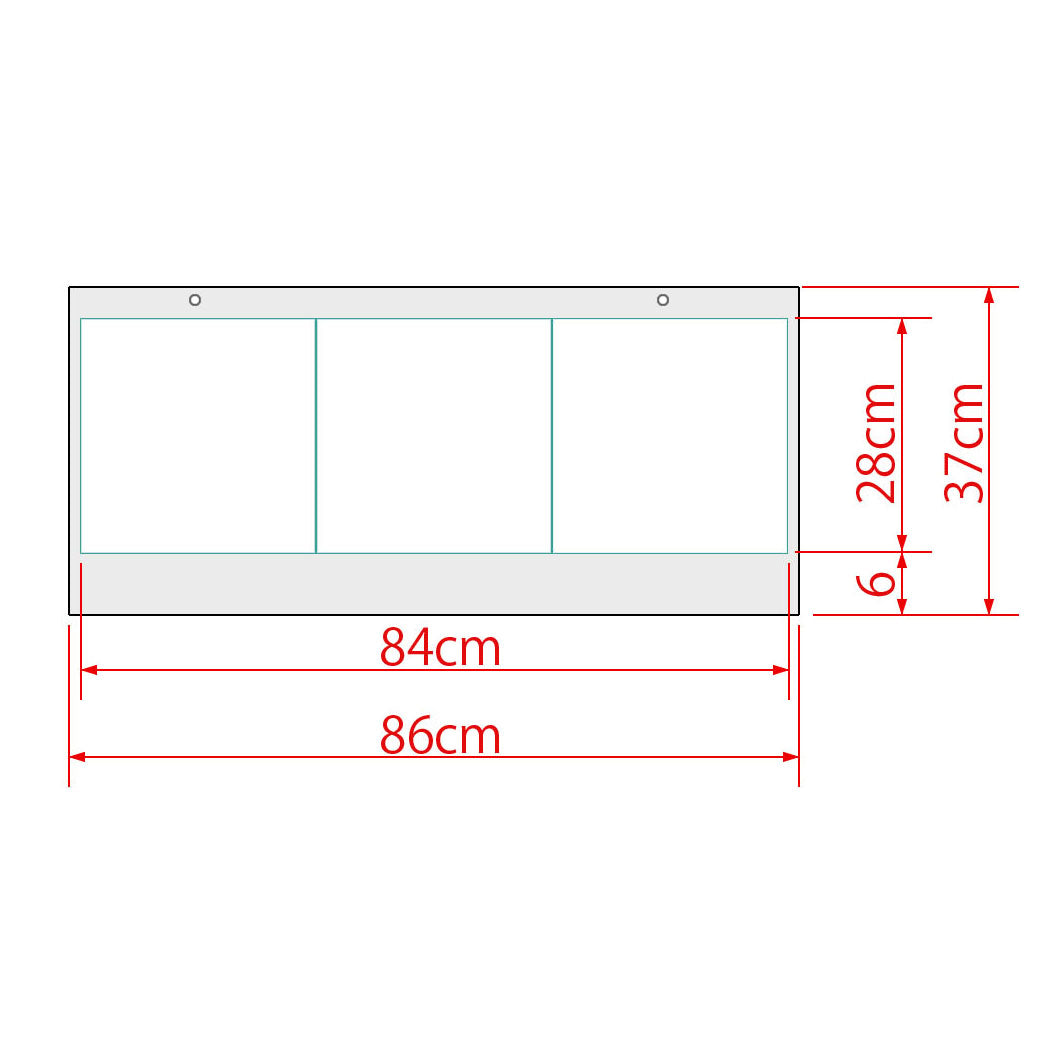

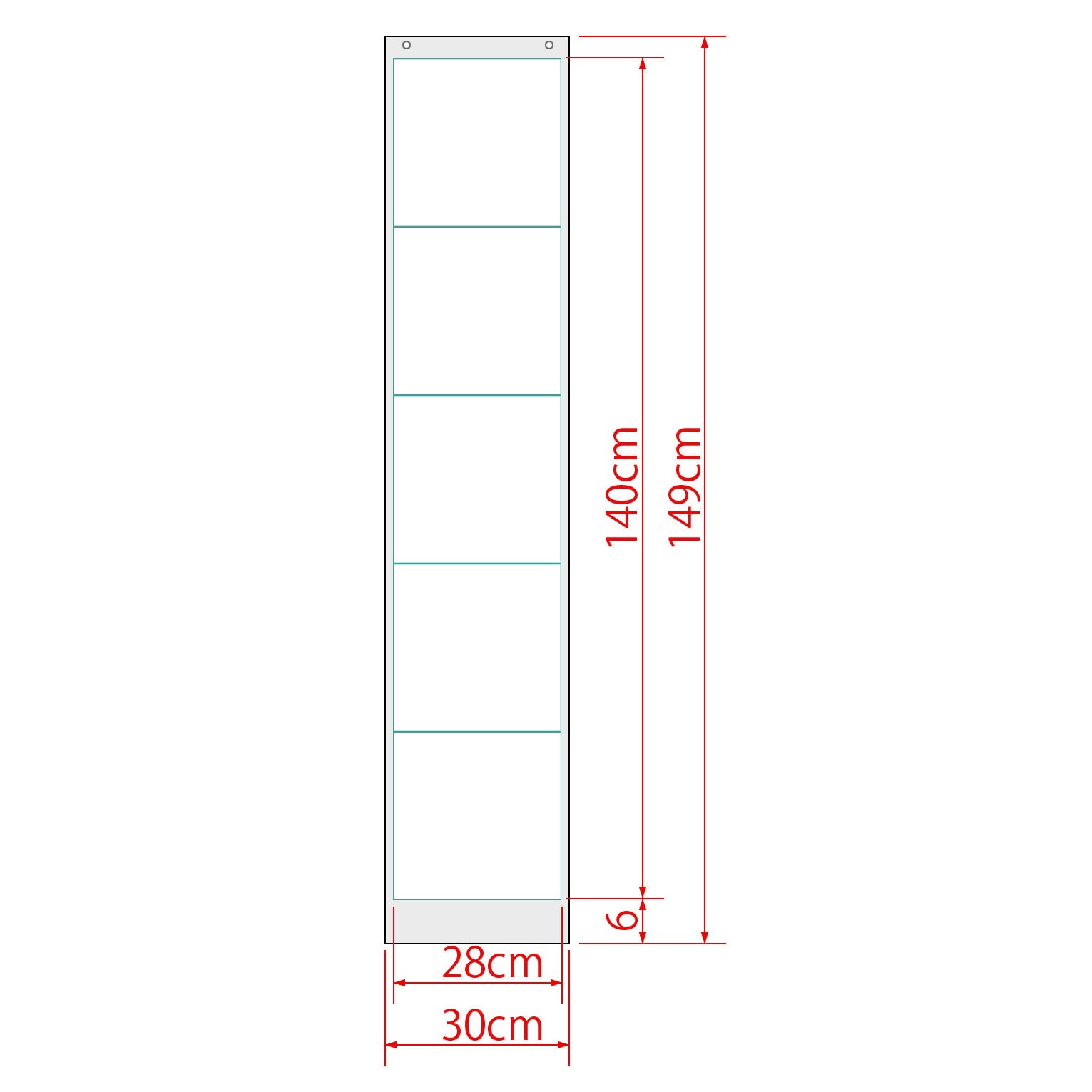

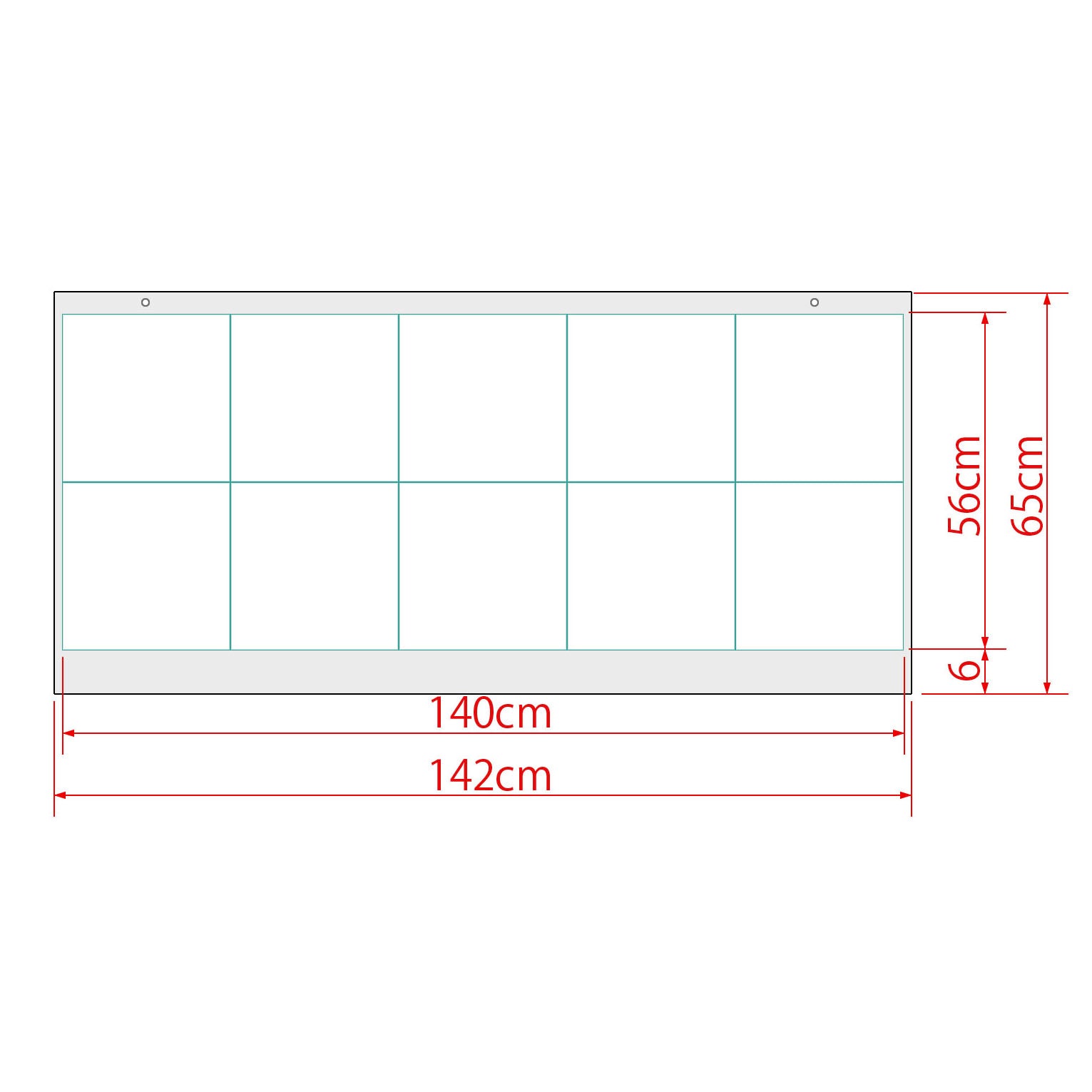

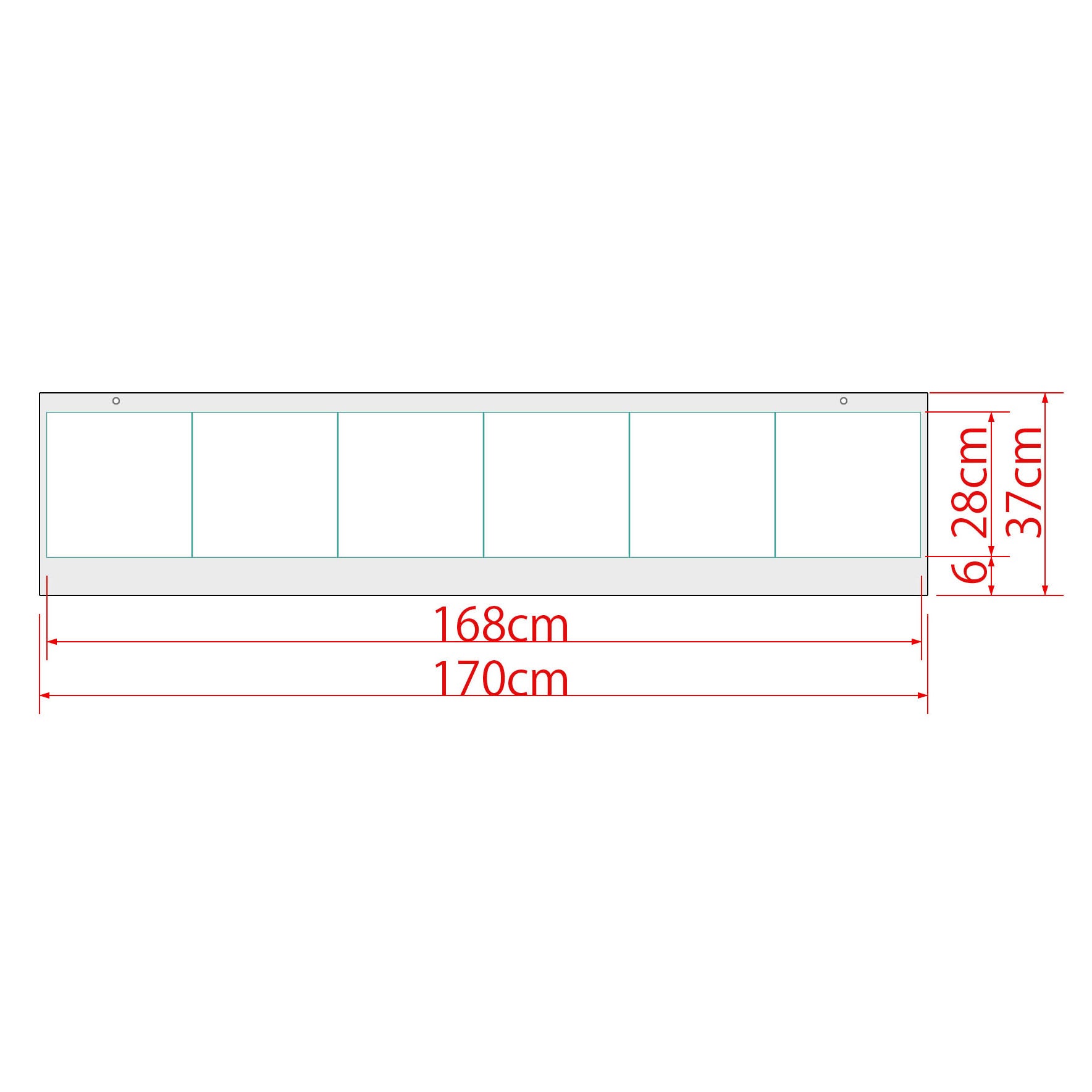

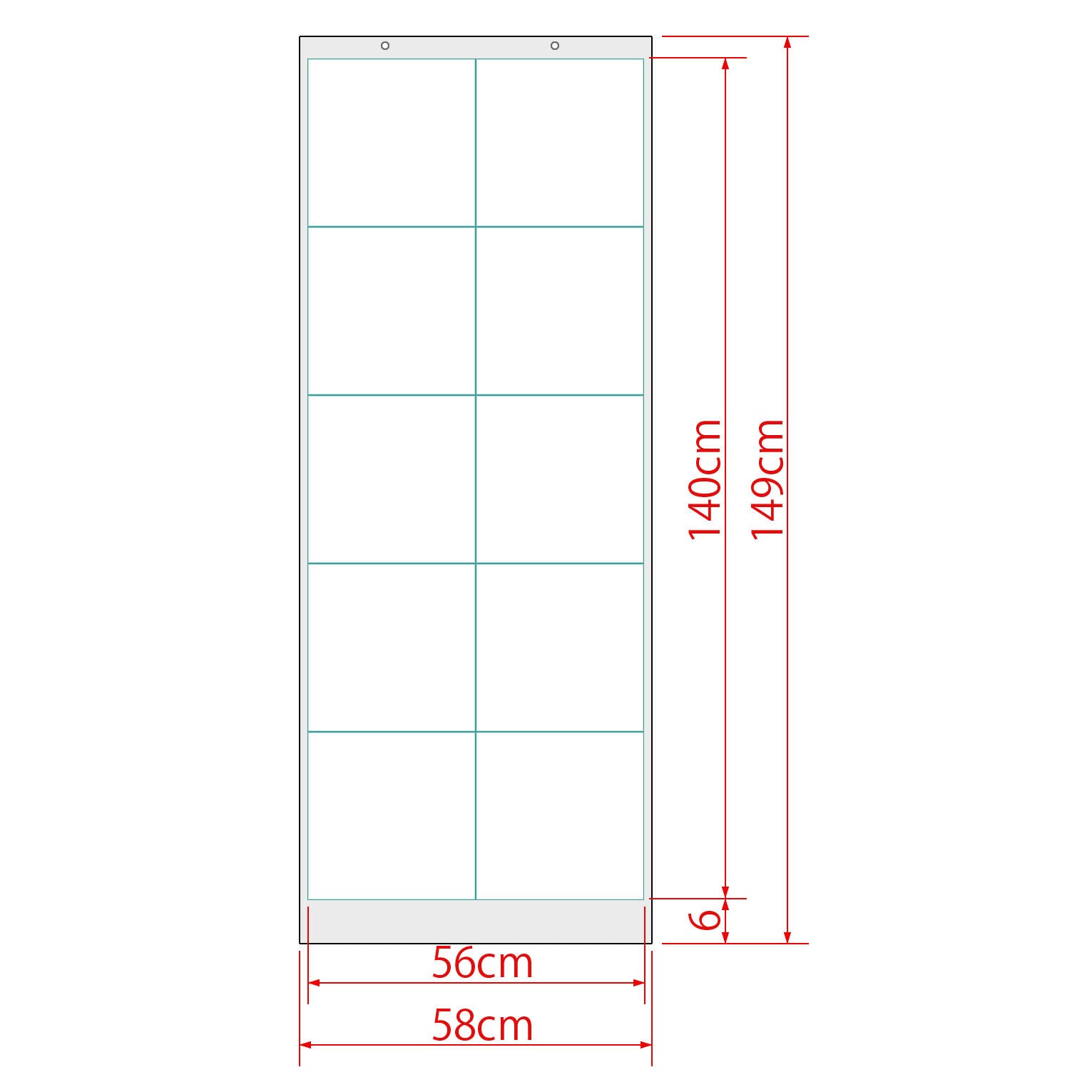

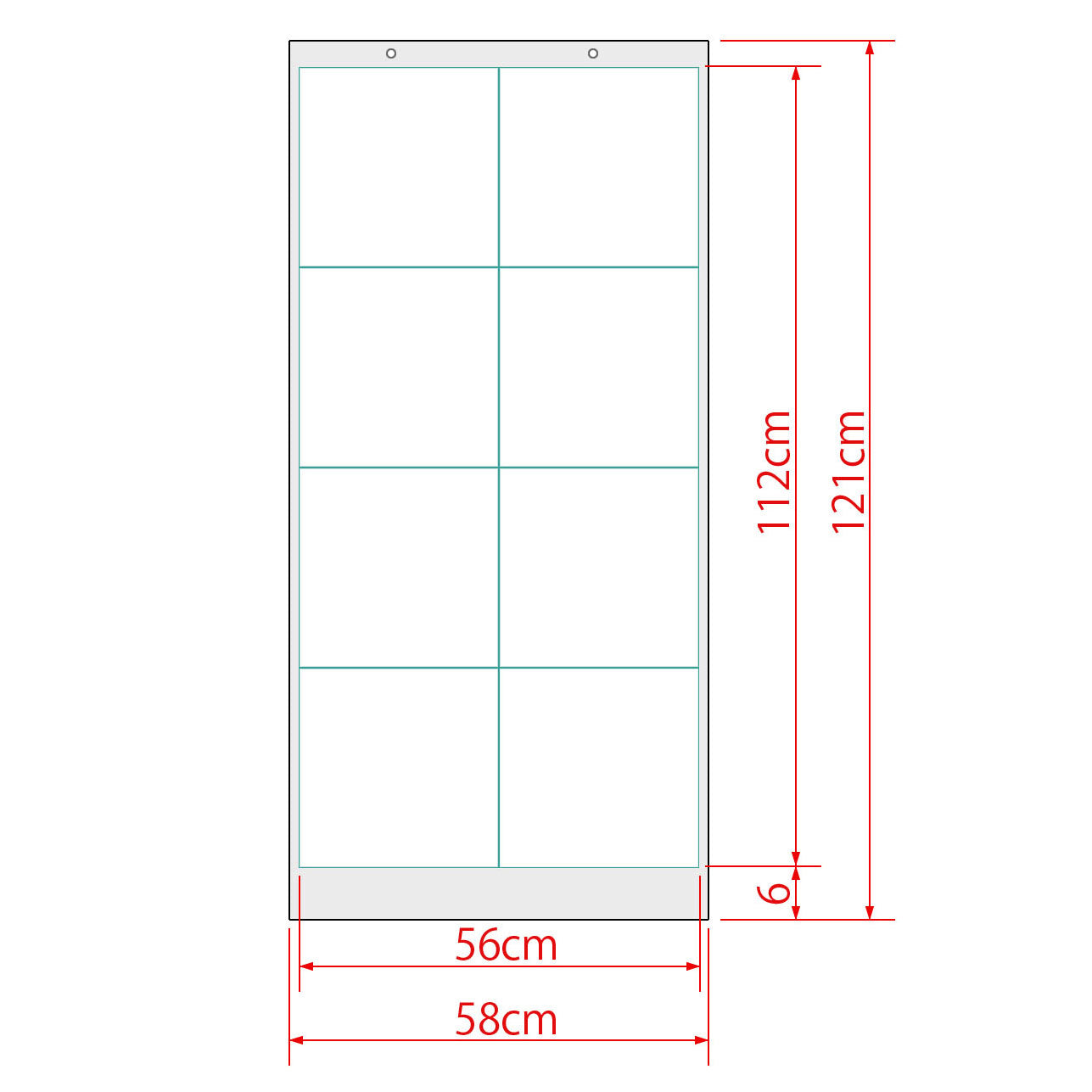

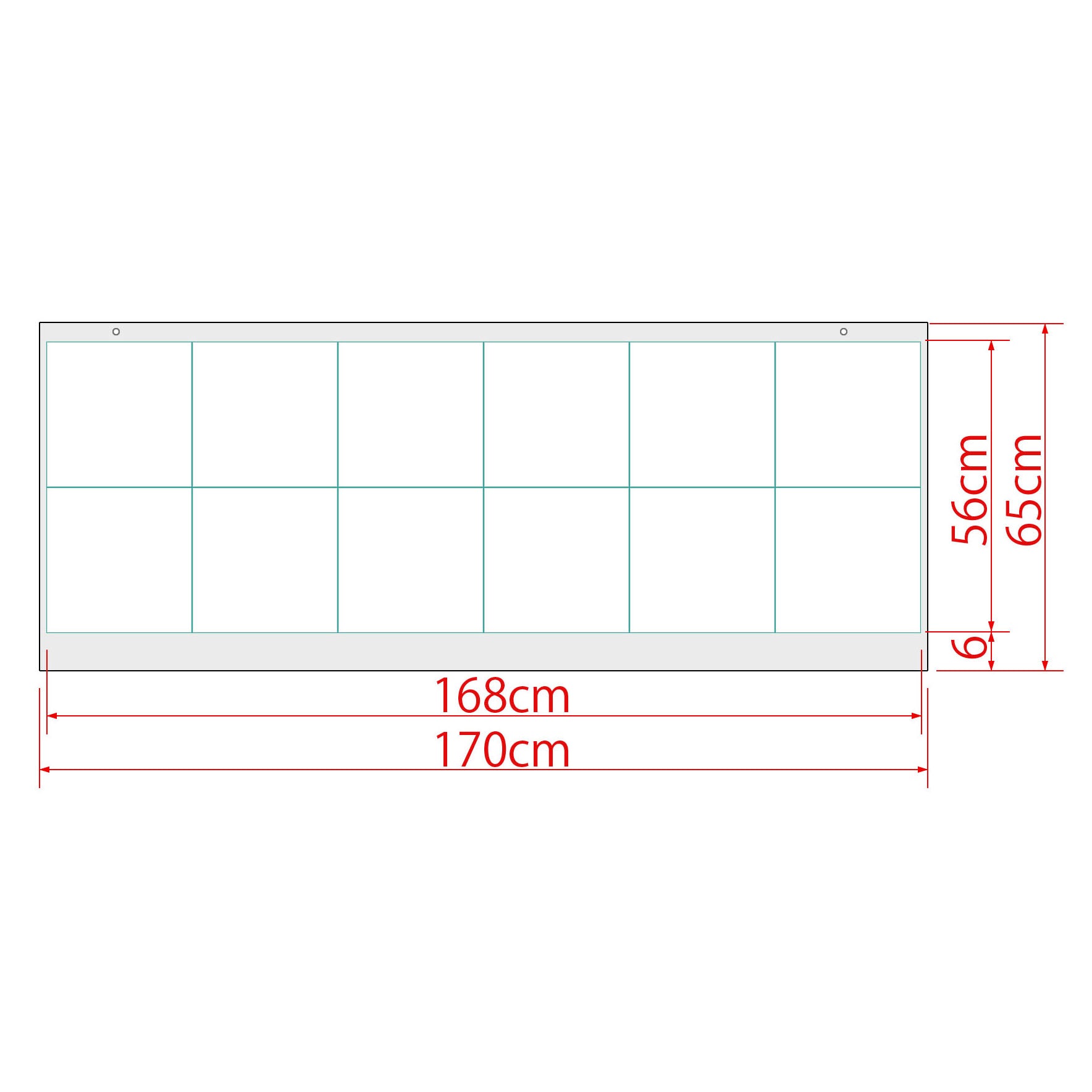

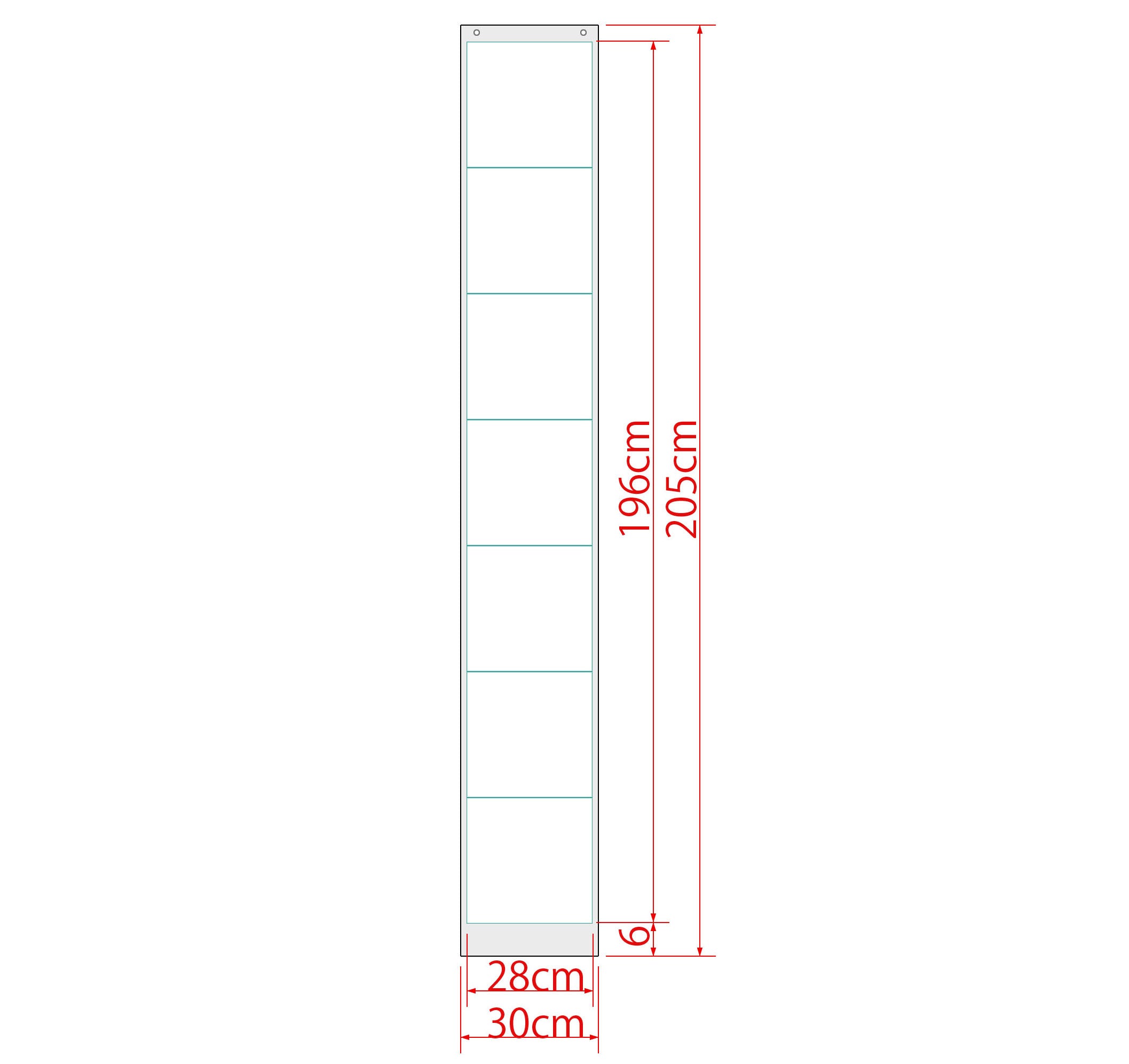

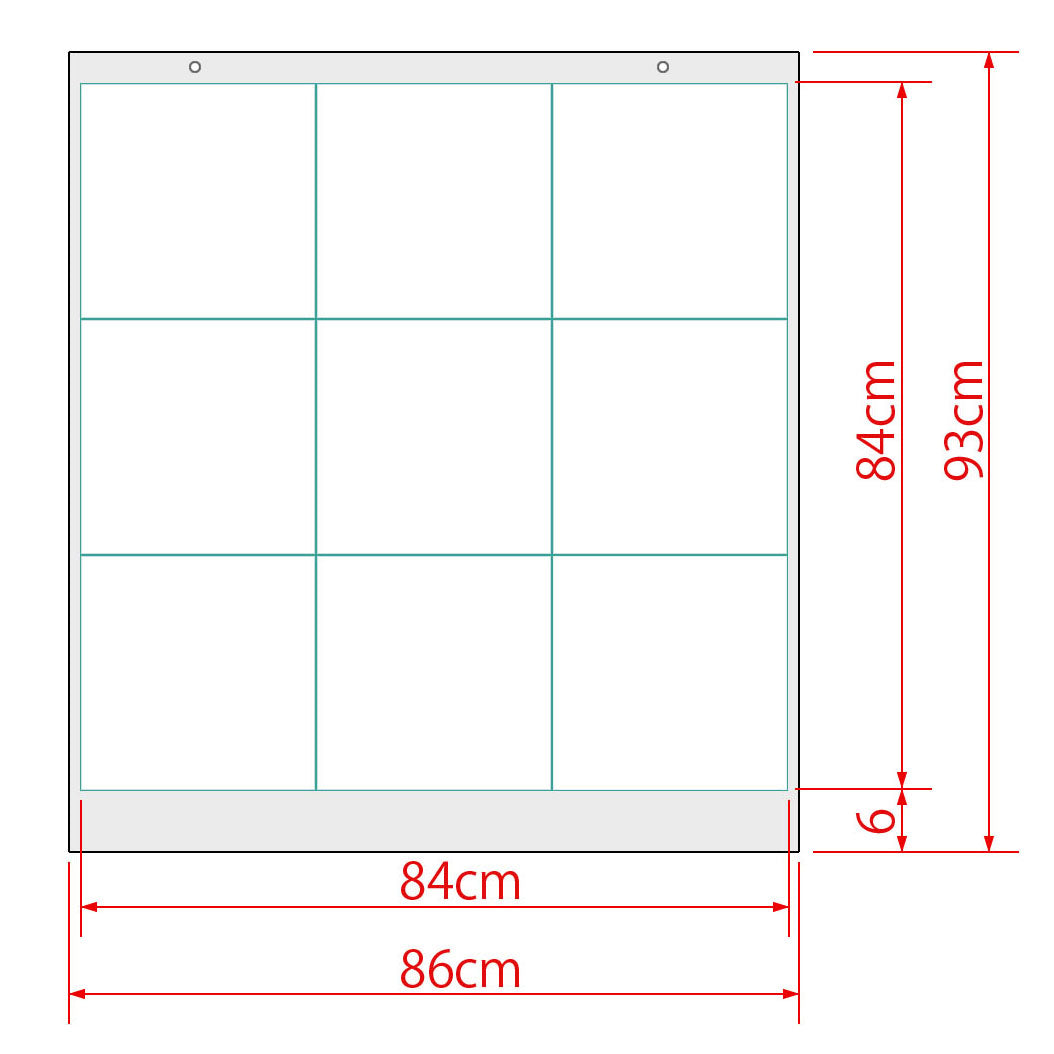

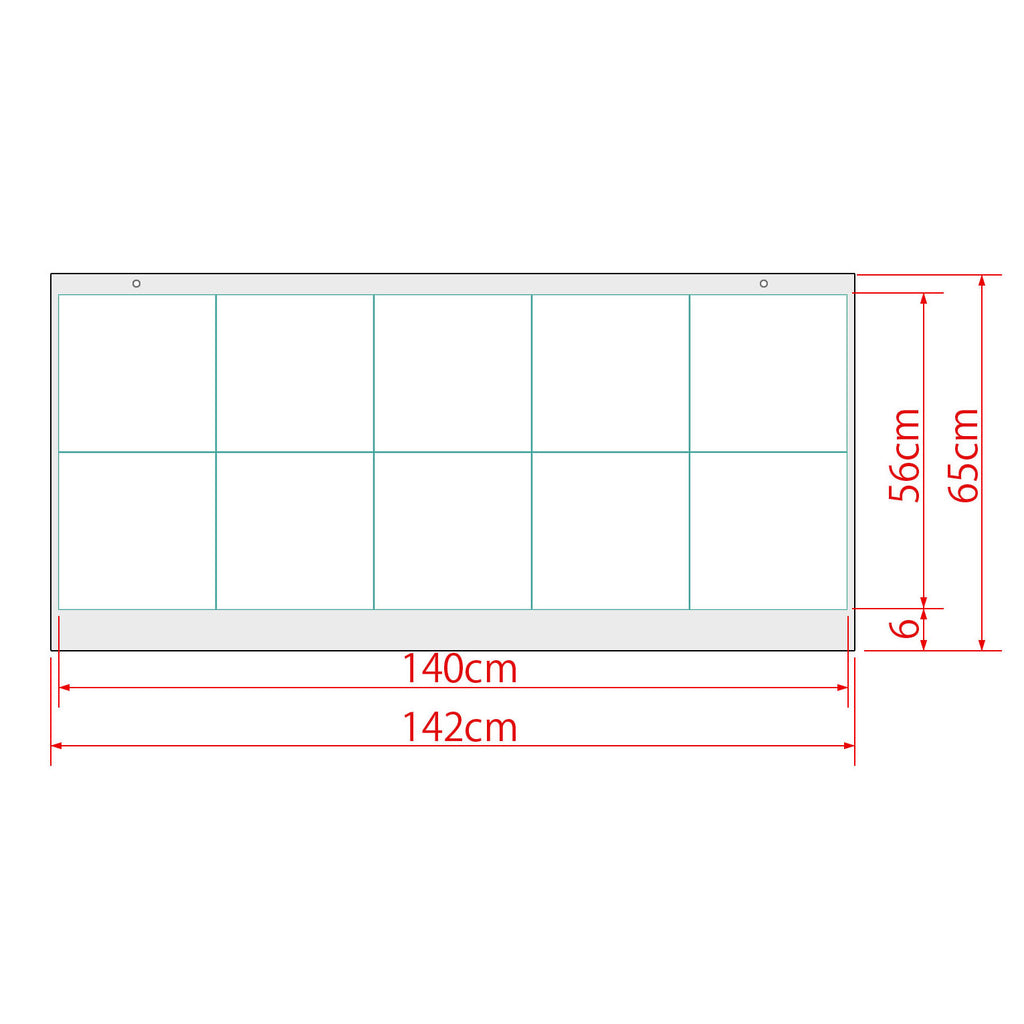

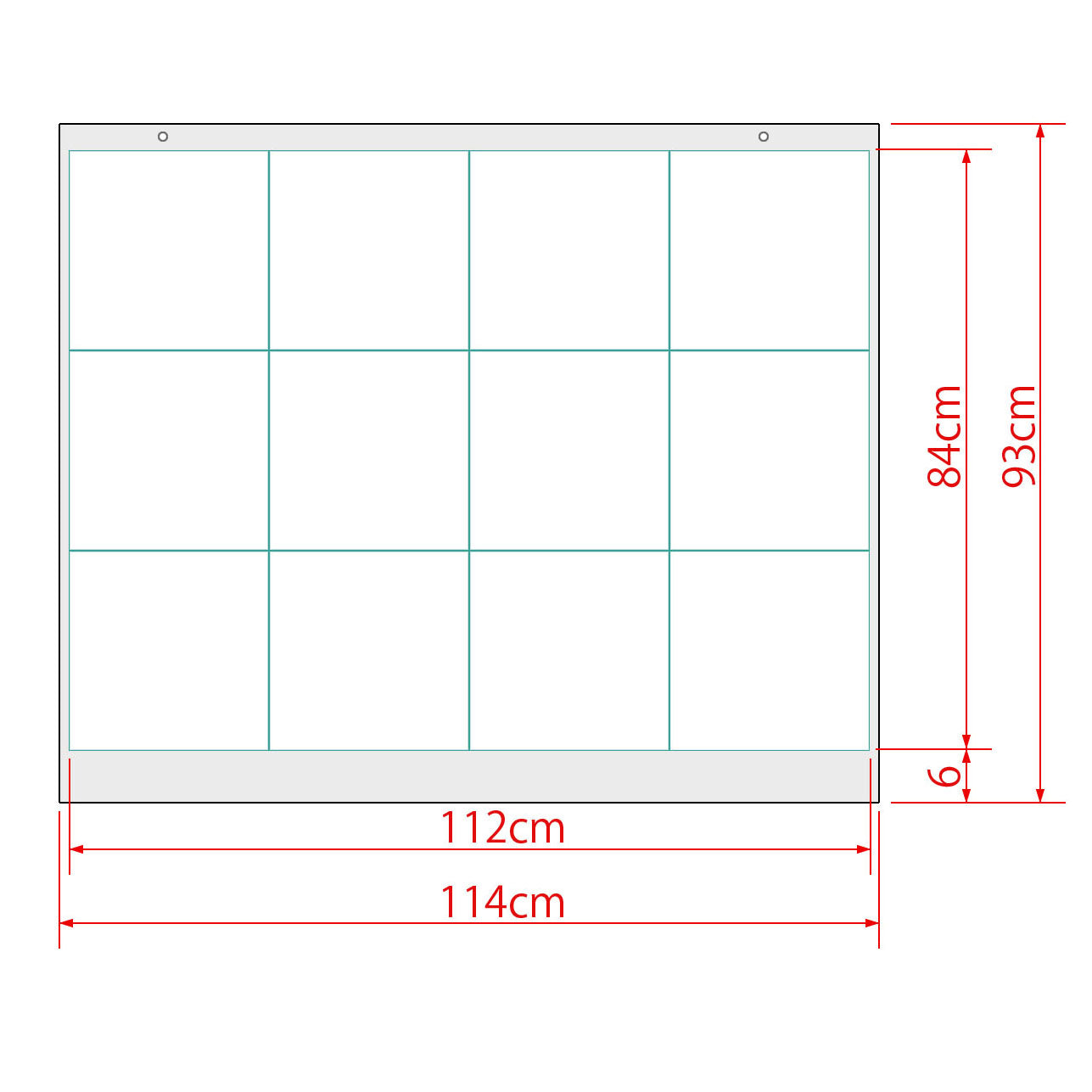

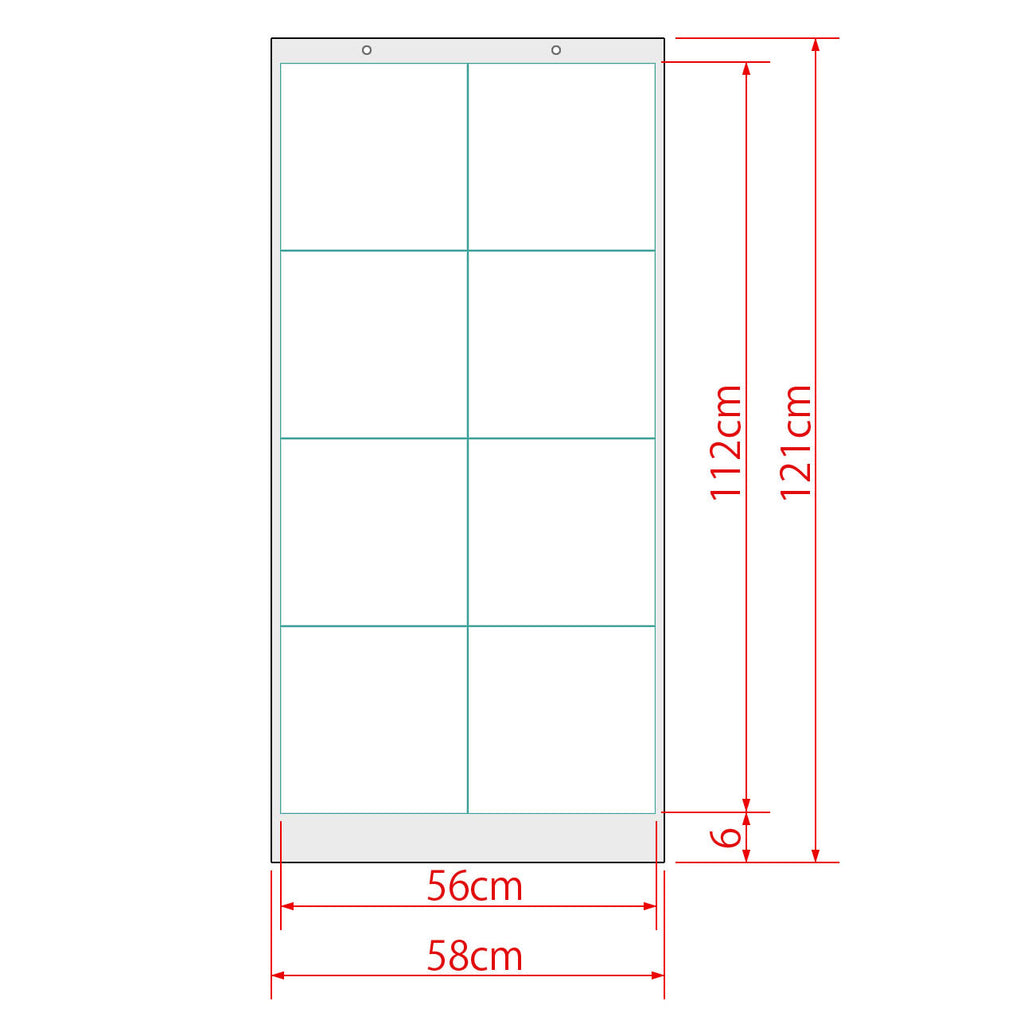

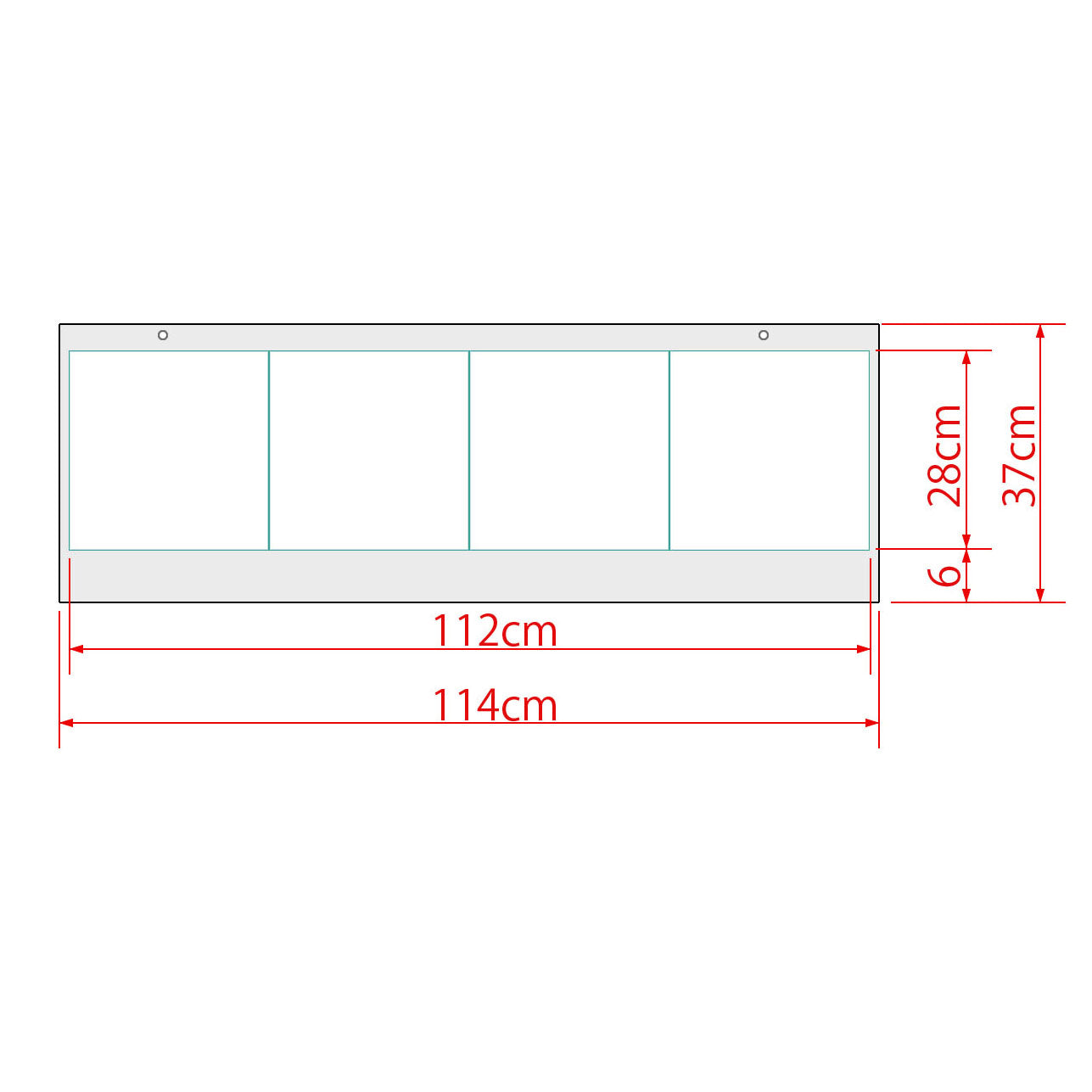

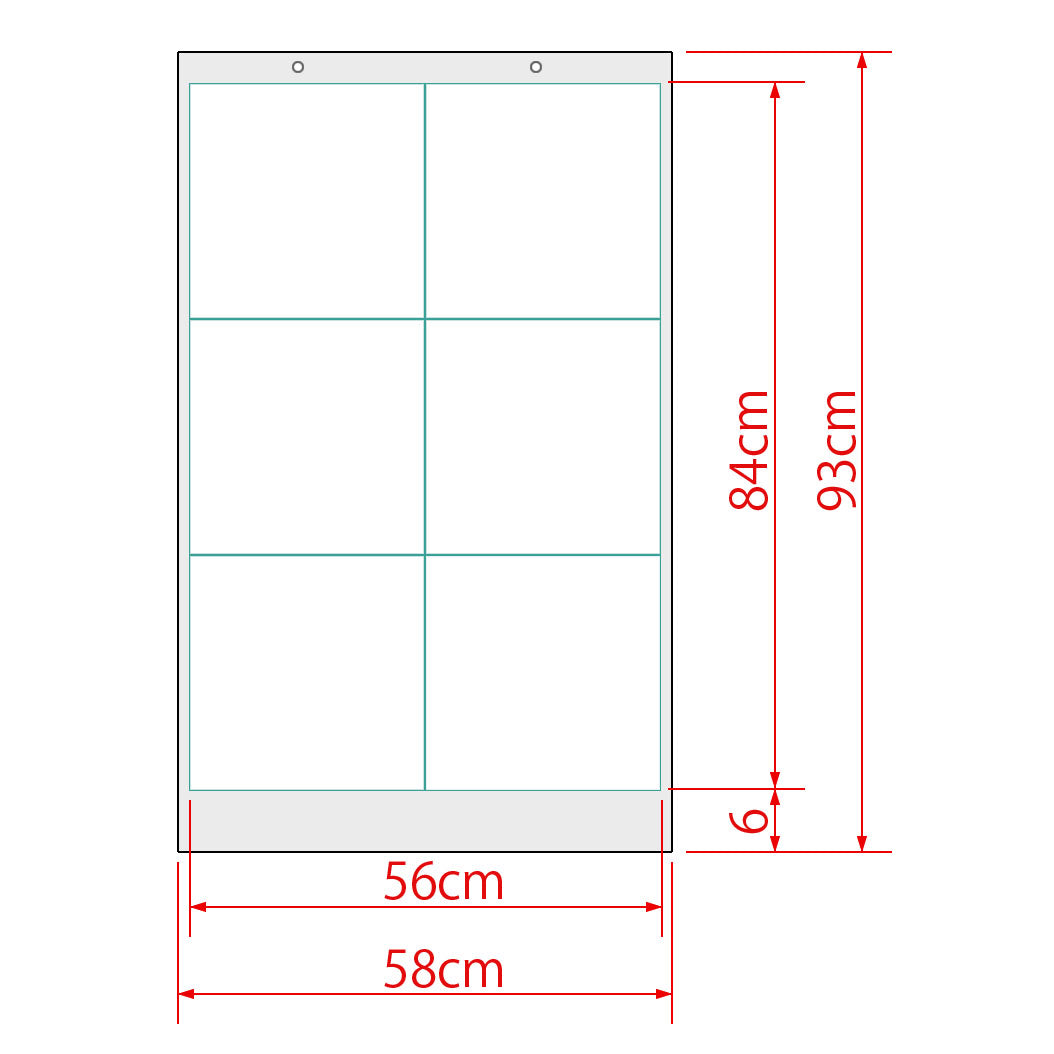

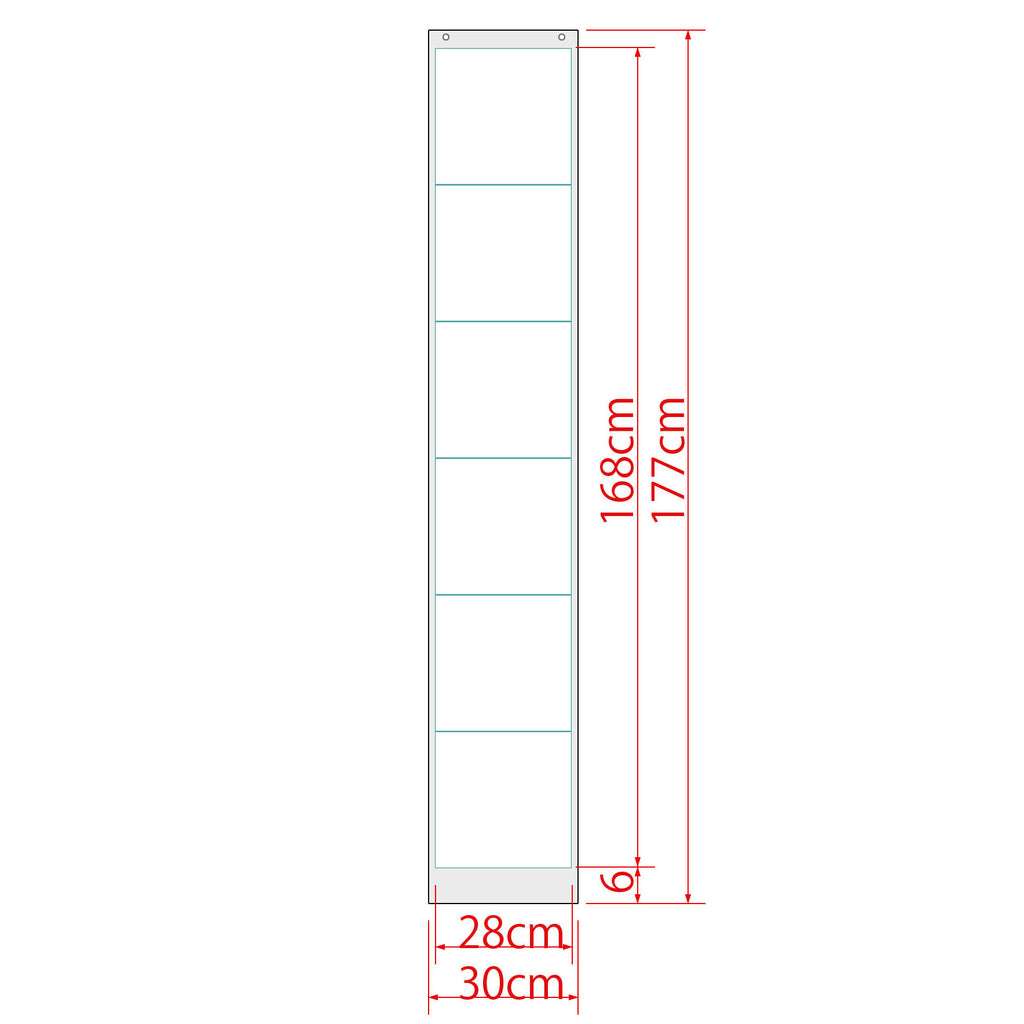

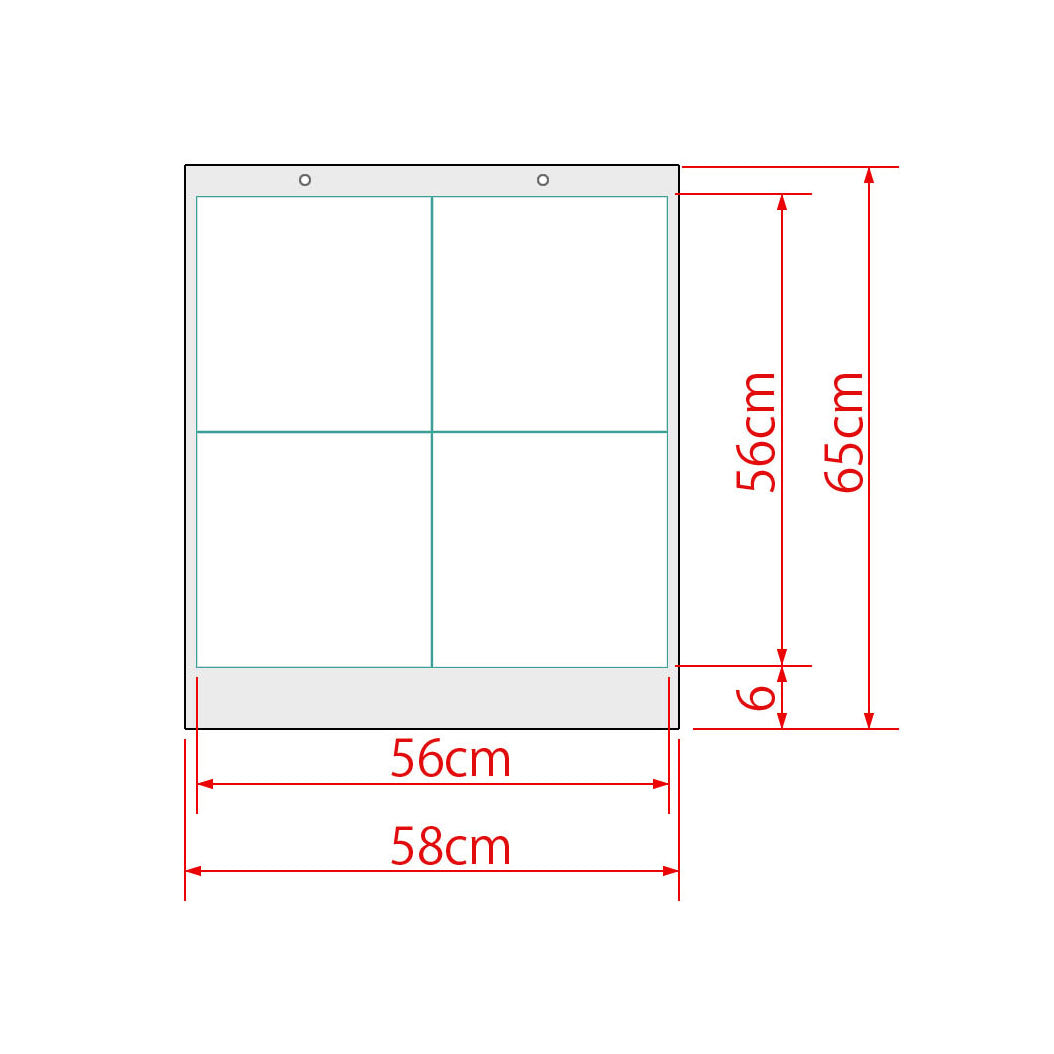

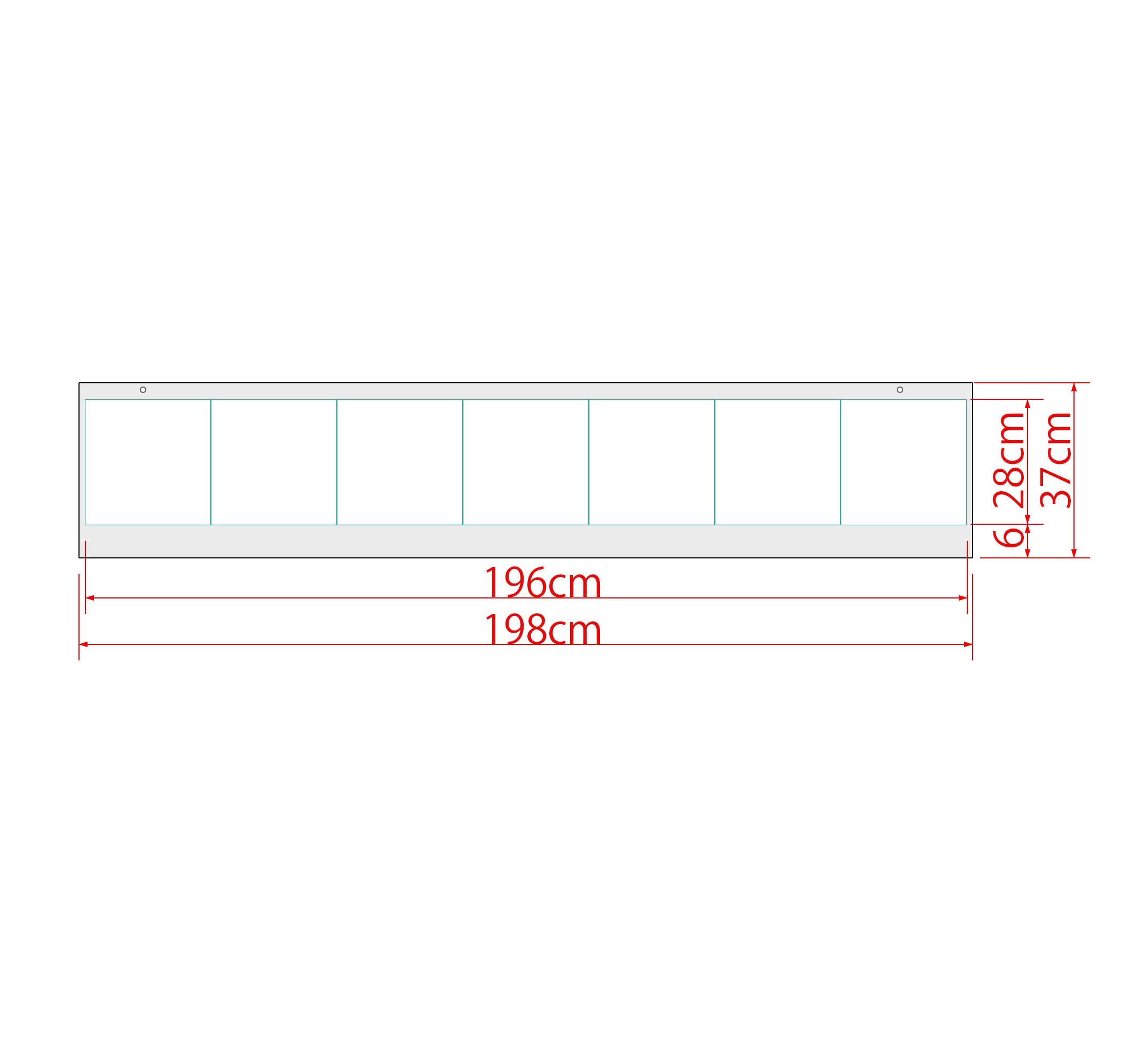

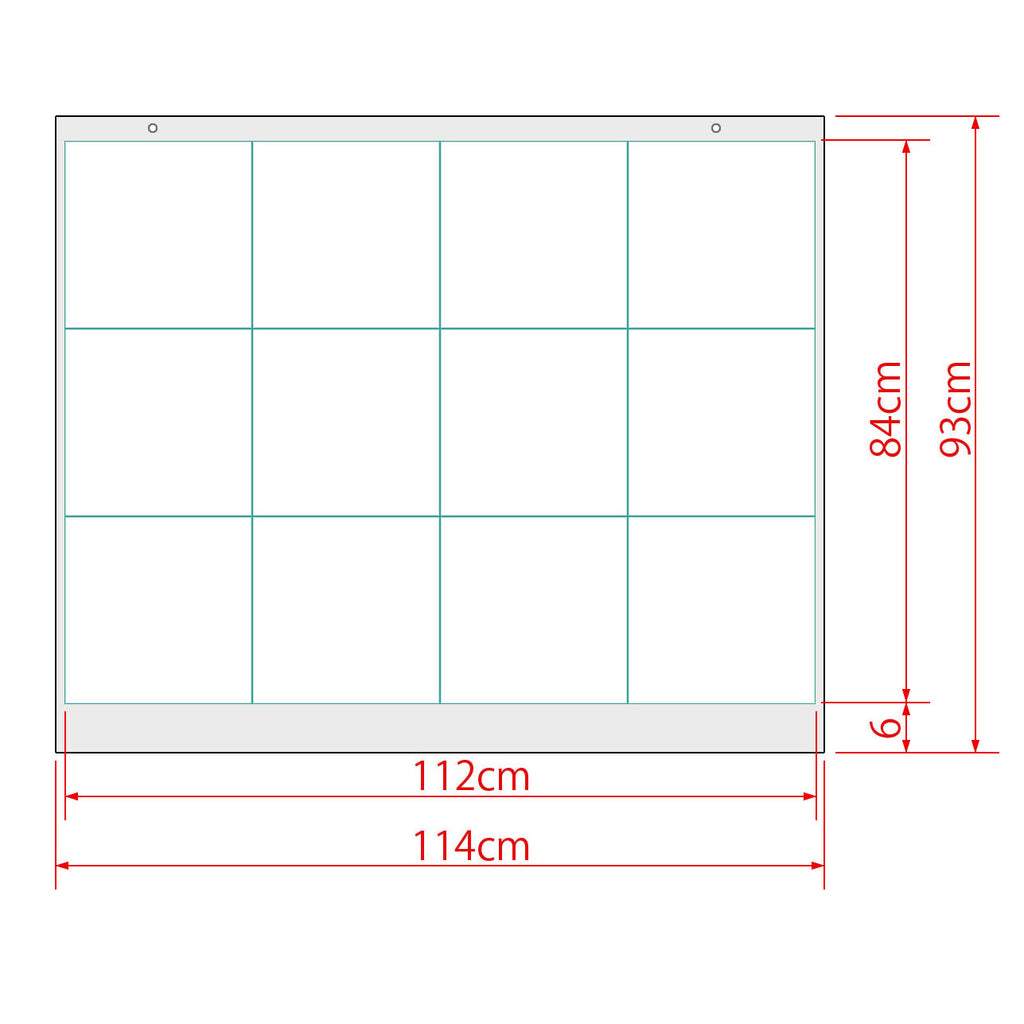

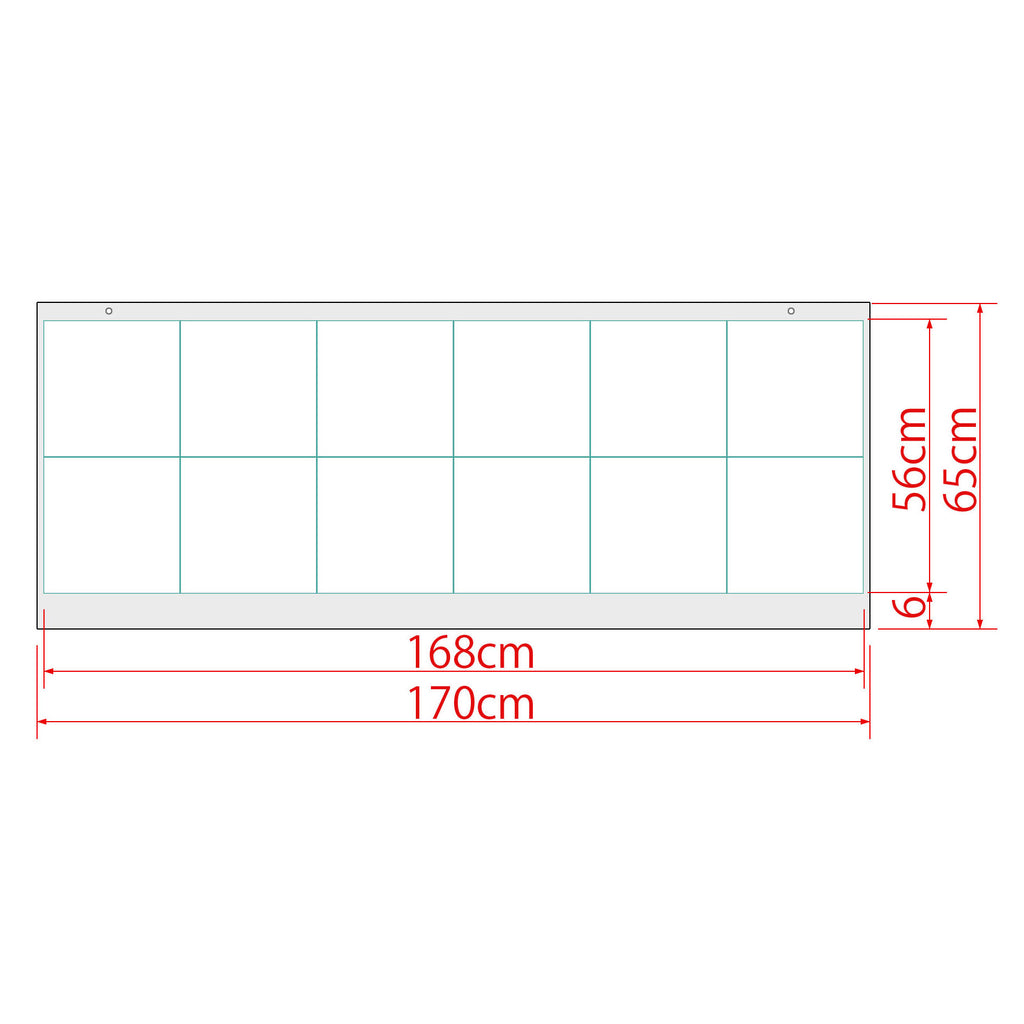

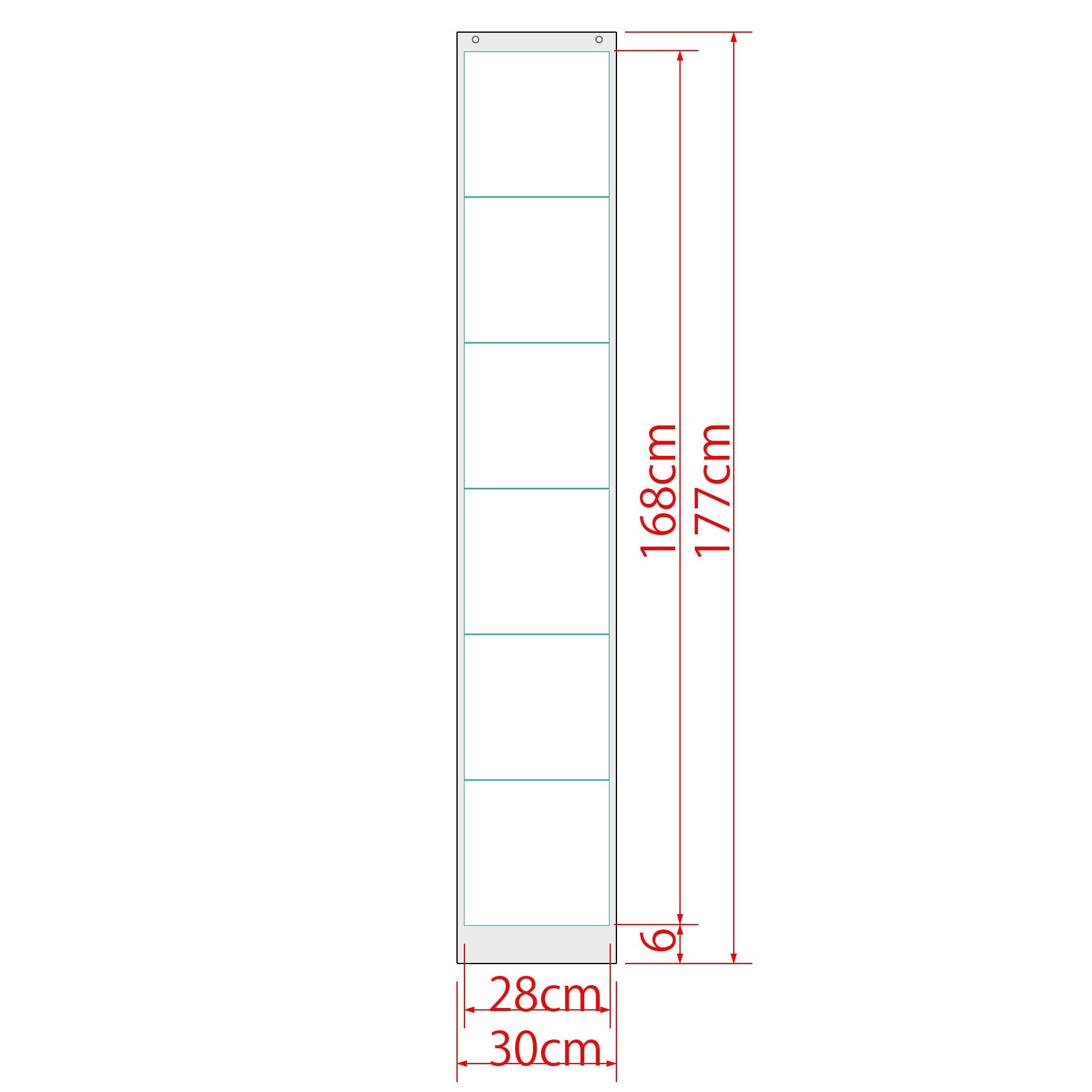

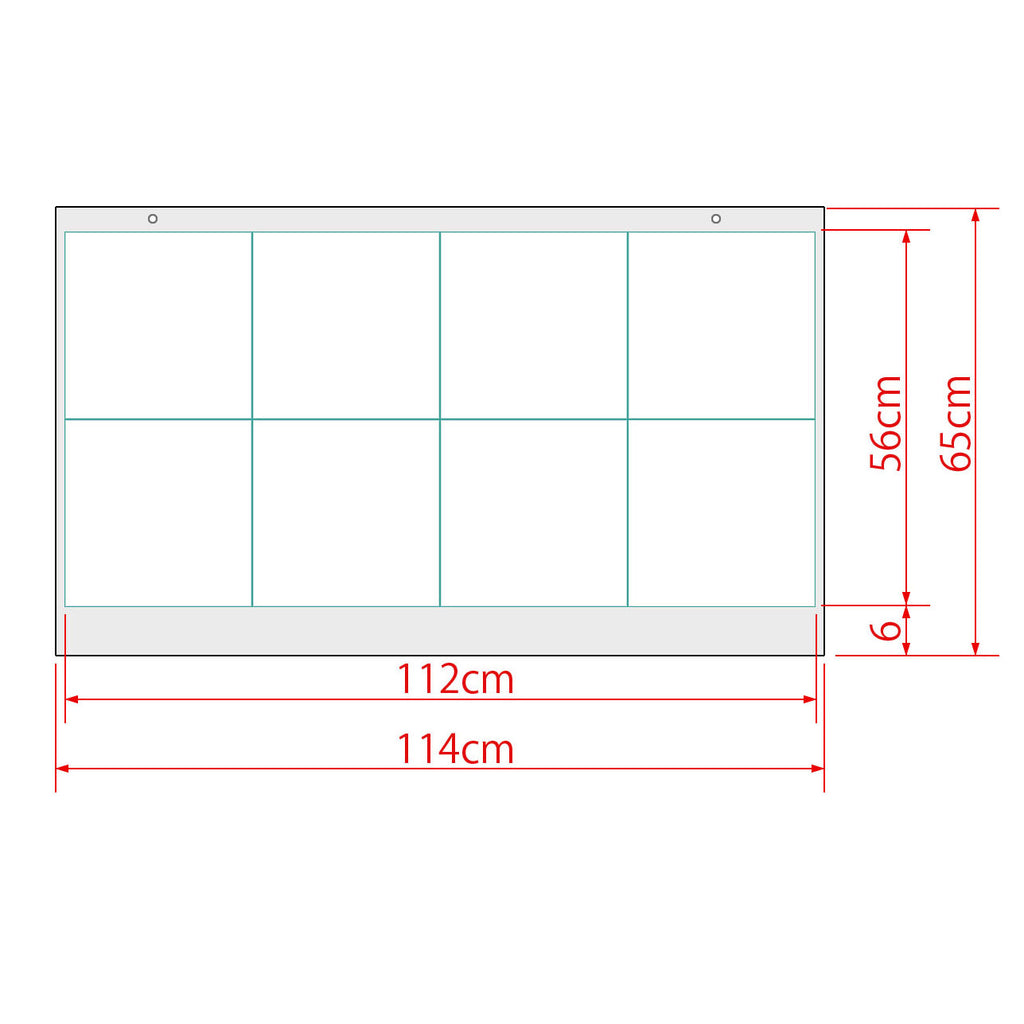

- フック用穴の直径は10mmです。穴の位置は、それぞれの図にある位置になりますが、ご要望がございましたらご注文の際に穴位置のご指示をお願いいたします。
- 光量を絞った時にフリッカーが出ることがございます。フリッカーの出にくいユニットへの変更も可能ですので、ご相談ください。
セット内容
- LEDパネル
- 電源ユニット（PWL-POWPK) ×１個
- コントローラー（DIMMER） ×１個
- 接続ケーブル ×１セット
※壁掛け用のフックは、お客様側でご準備願います
送料について
- 大きさ、送り先に応じて、梱包送料が別途かかります。
紹介ムービー
仕様

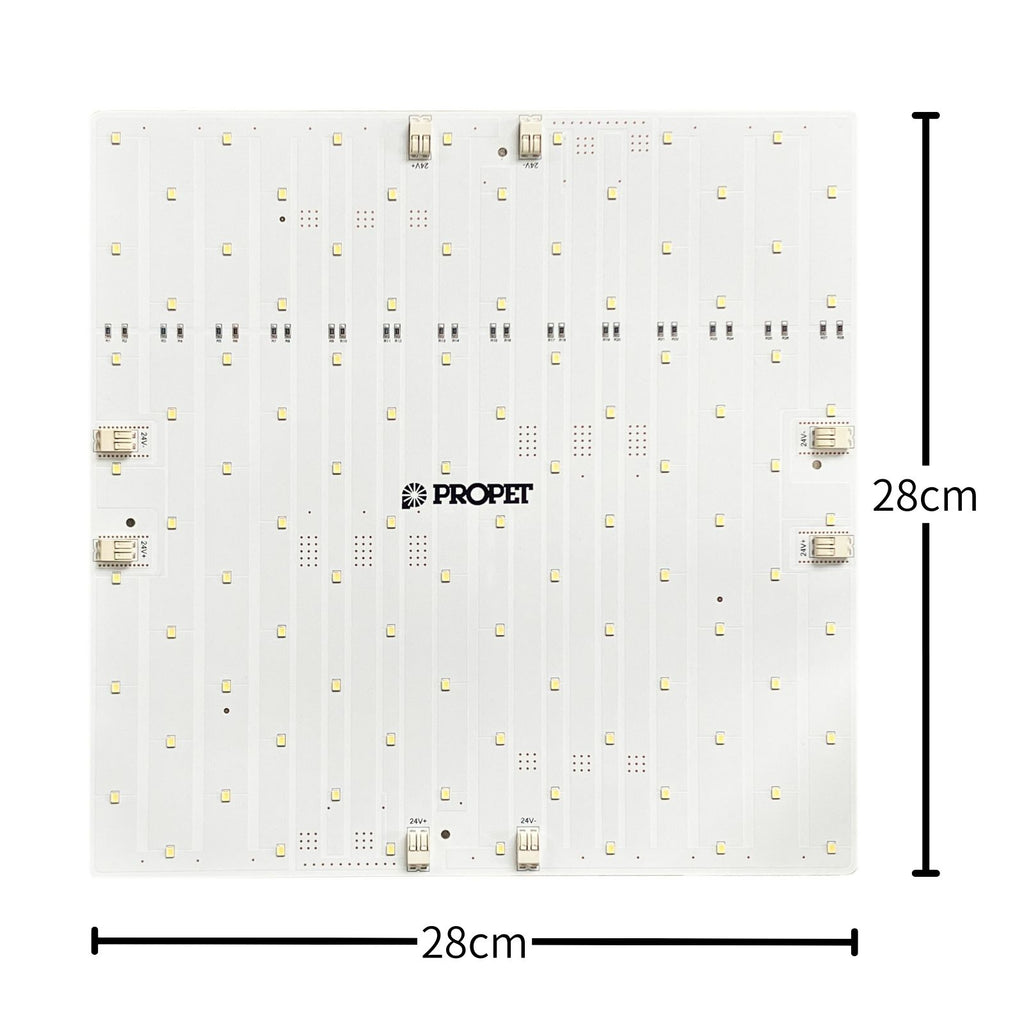

LEDパネル（PWLPM20）１枚あたり
| 品名 | PWLPM20 |
| 定格電源 | DC24V |
| 光源 | ホワイト色LED 98個 20W |
| 照度 | 733 lx |
| 色温度 | 5600K |
| 演色性 | Ra:96以上、R9:96以上、R13:98以上、 R15:96以上(FULL点灯時） |
| 寸法 | 280 mm (L) × 280 mm (W) |
| 重量 | 300ｇ |
| 最大連結数 | 1電源経路につき最大18枚まで |
| 寿命 | 40,000時間 ※表示寿命は設計上の寿命です。 製品寿命を保証する値ではありません。 |
| 照射角度 | 120度 |
| 動作可能環境温度 | -20℃～+55℃(氷結・結露無きこと) |
| 保存温度 | 0℃～+30℃(室内にて、氷結・結露無きこと) |

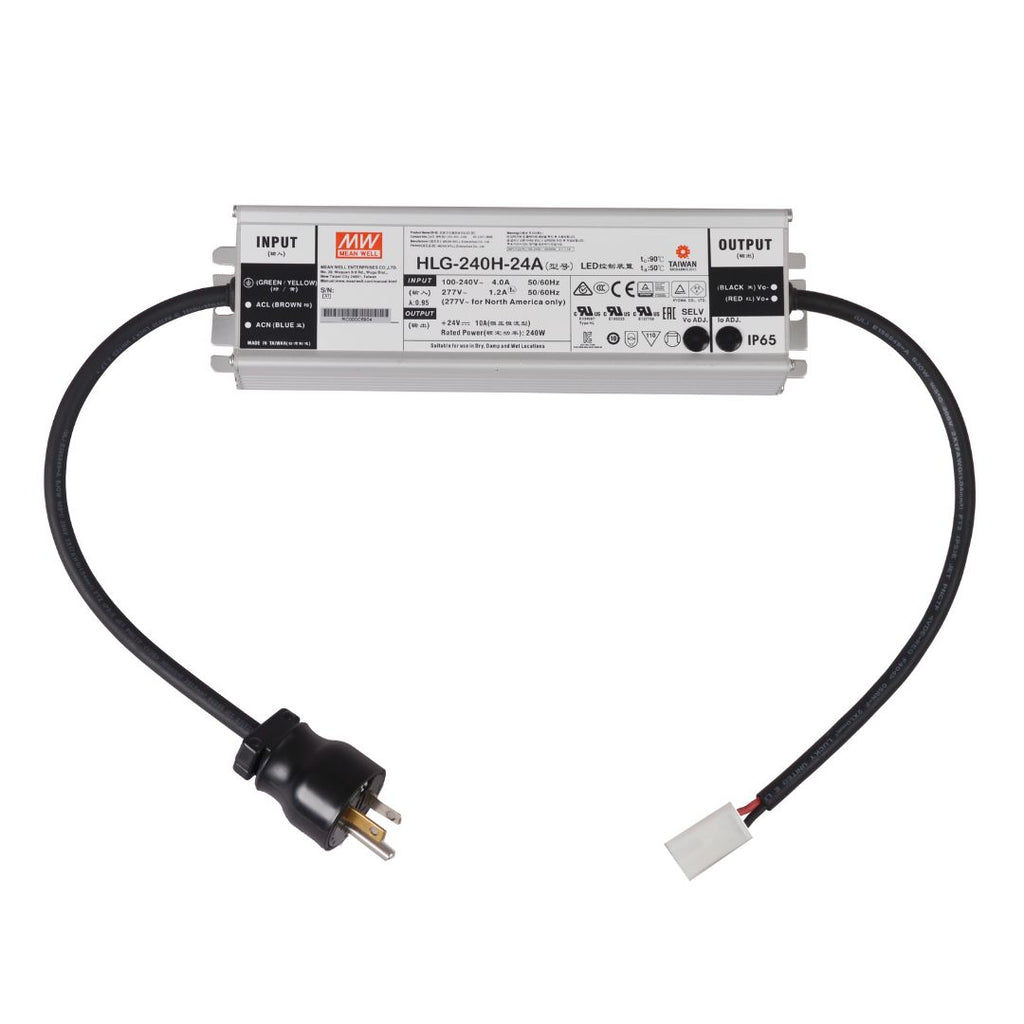

| 電源ユニット | ||
| 型式 | PLWL-POWPK | |
| 電源 | AC /DCコンバーター一体型LEDドライバー | |
| 入力：AC100～240V 50/60Hz | ||
| 出力：DC24V 10A 240W | ||
| 寸法：244.2 mm (L) × 68 mm (W) × 38.8 mm (H) | ||
| 重量：1.23Kg | ||

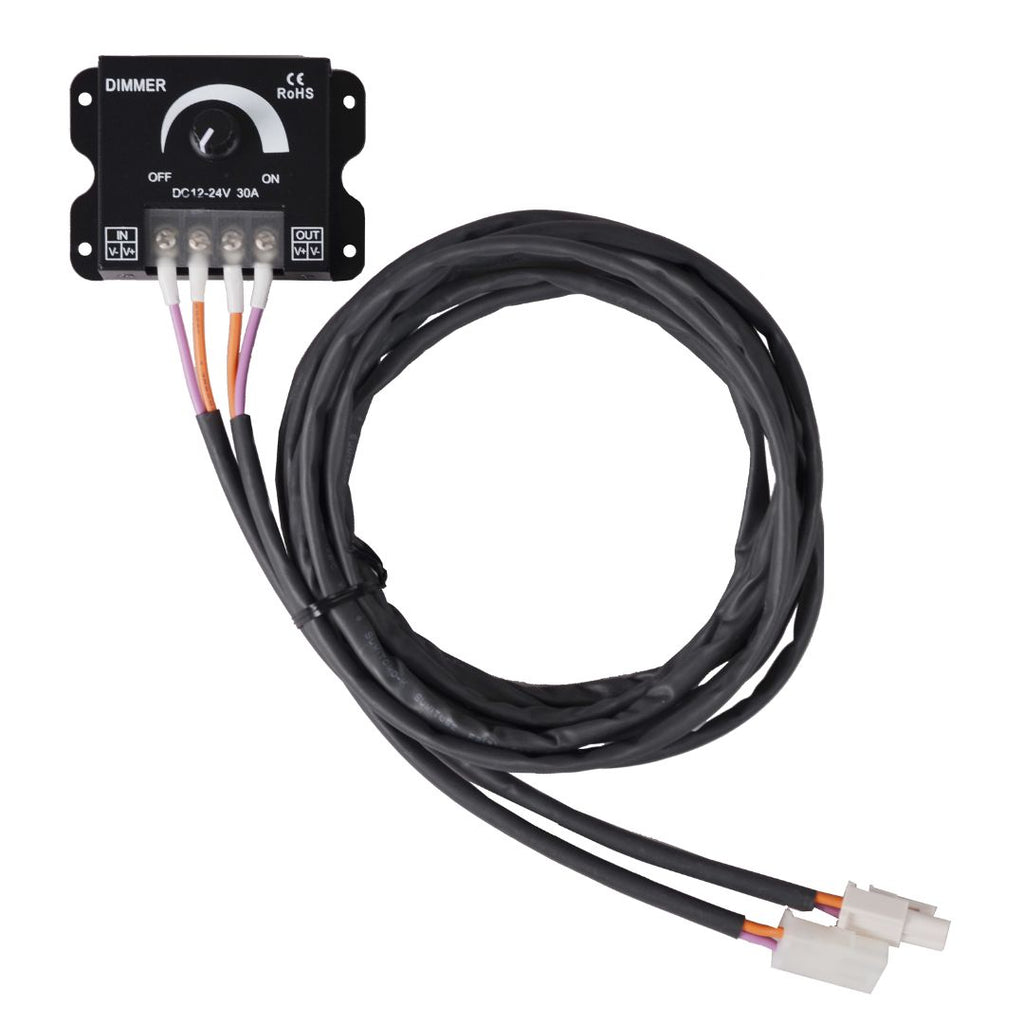

| コントローラー |
調光方式：PWMデジタル調光 |
|
| 調光範囲：0～100% | ||
| 電圧：DC12V / 24V | ||
| 最大負荷電流：30A | ||
| 動作温度：-20～60℃ | ||
| 寸法：86 mm (L) × 62 mm (W) × 20 mm (H) | ||
| 重量：95g | ||
| 接続可能モジュール個数 | LEDライナーモジュール：21個まで、LEDパネルモジュール：10枚まで | |
| 電源ケーブル | 寸法：2000 mm (L) ※2 2Pオスコネクター ＆ 圧着丸端子（電源～コントローラー間） | |
| 寸法：2000 mm (L) ※2 2Pメスコネクター ＆ 圧着丸端子（コントローラー～接続ケーブル間） | ||
| ※2 長さは最大4mまでカスタム可能です。ご相談ください。 | ||
| DIY用・LEDパネルモジュール 接続ケーブル | ||
| 型式 | PWLP-C-500 | |
| 寸法 | 500 mm (L) | |
ご使用上のご注意
- 必ず屋内でご使用ください
- パネルを複数枚接続することで、電力損失が発生します。
- フル未満に光量を落とすとフリッカーが発生する可能性があります。
- 吊り下げるためのフックは、お選びになった製品の重量に応じた耐荷重の物をお使いください。
保証
- 故障等の不具合に関する無料保証はご購入日から1年間です。
- 取扱いの上で生じた破損は保証対象外です。
