説明
壁などに簡単に取り付けて使えるLEDパネル9枚組のDIYキットです。
熱を持ちにくいので、従来品では必須だった下地のアルミ板は不要です。
パネル同士をコネクター（WOGO2060-952/028-000）で簡単に接続することができます。

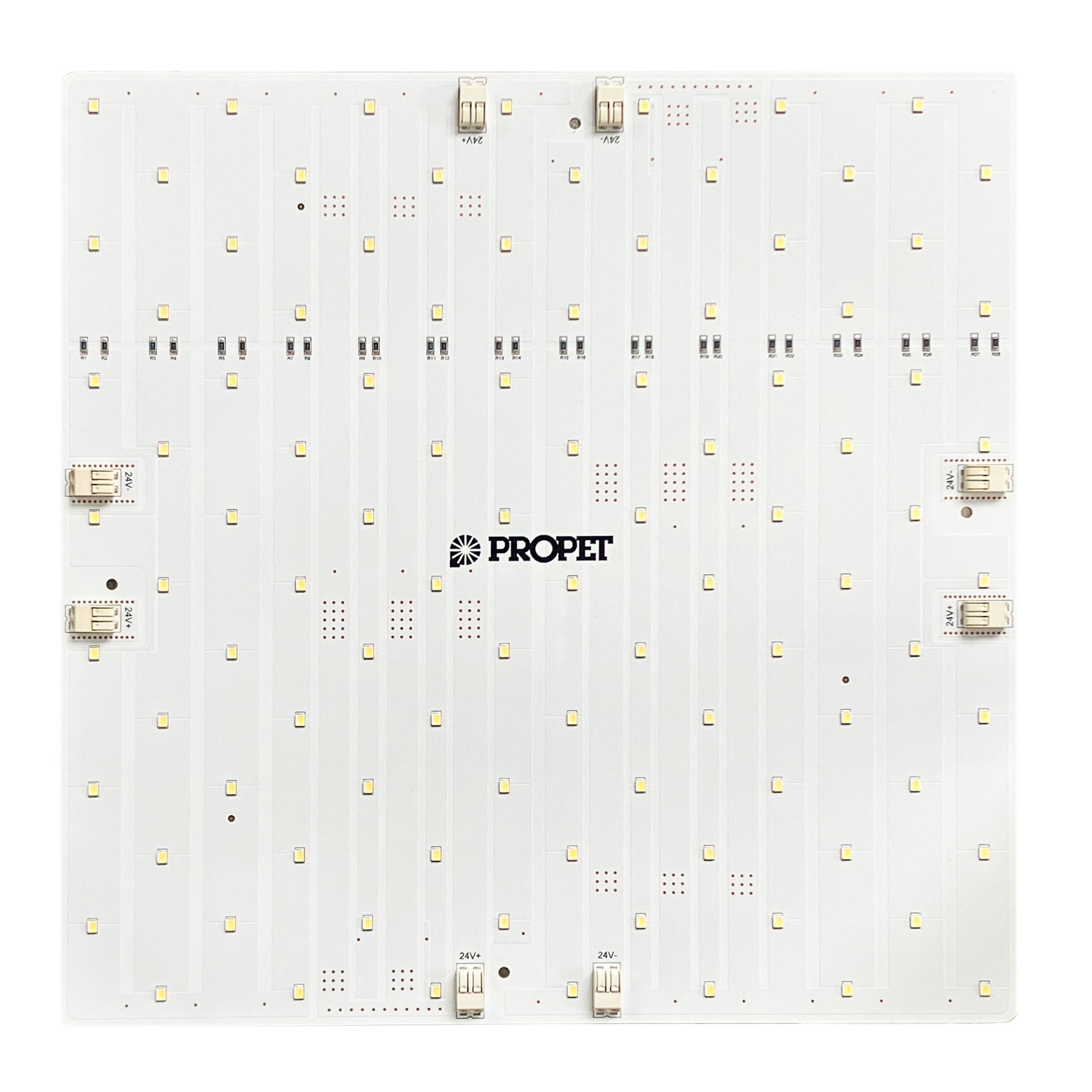

全面にLED素子が配置され、ムラの無い美しい面光源になります。
高輝度、高演色のLEDを採用しており、自然光やストロボ光とミックスしても違和感なくお使いいただけます。
受注生産となりますので、お届けまで2週間程度かかります。
あらかじめご了承ください。
紹介ムービー
| DIY用 5600K LEDパネルモジュールキット | |
| 品名 | PWLPM160（PWLPM20ｘ9枚） |
| 光源 | ホワイト色LED 882個 160W ※1 |
| 照度 | 5190 lx ※2 |
| 色温度 | 5600K |
| 演色性 | Ra:96以上、R9:96以上、R13:98以上、 R15:96以上(FULL点灯時） ※2 |
| 寸法 | 840 mm (L) × 840 mm (W) ※3, ※4 |
| 重量 | 2700ｇ※3 |
| 最大連結数 | 1電源経路につき最大18枚まで |
| 寿命 | 40,000時間 ※表示寿命は設計上の寿命です。 製品寿命を保証する値ではありません。 |
| 照射角度 | 120度 |
| 動作可能環境温度 | -20℃～+55℃(氷結・結露無きこと) |
| 保存温度 | 0℃～+30℃(室内にて、氷結・結露無きこと) |
| ※1 パネルを複数枚接続することで、電力損失が発生します。 | |
| ※2 PWLPM20同士縦3×横3枚を板に隙間なく張り付けた状態で測定、測定距離＝1ｍ | |
| ※3 ケーブル等を含まず | |
| ※4 縦3×横3枚に並べて接続した場合 | |

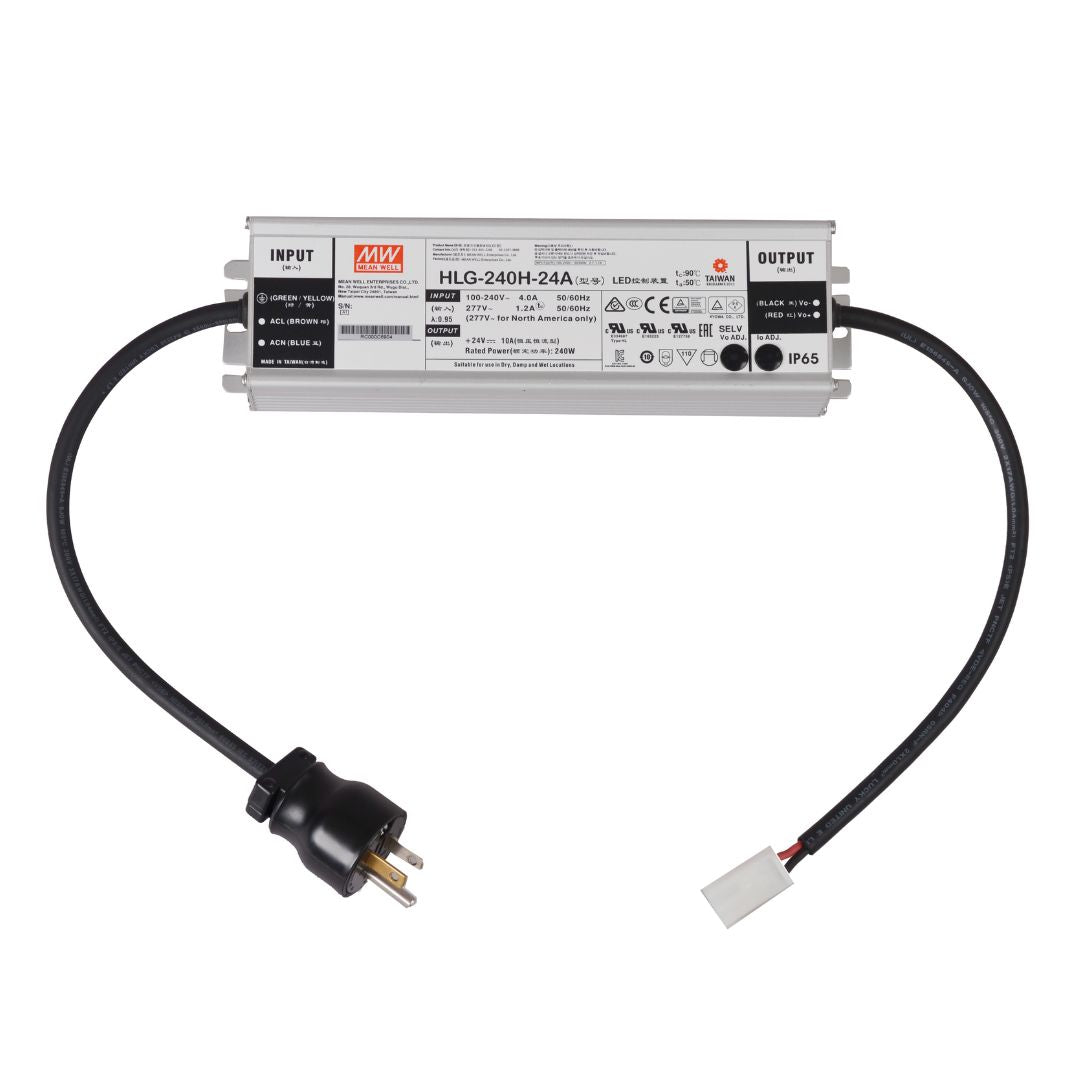

| 電源ユニット | ||
| 型式 | PLWL-POWPK | |
| 電源 | AC /DCコンバーター一体型LEDドライバー | |
| 入力：AC100～240V 50/60Hz | ||
| 出力：DC24V 10A 240W | ||
| 寸法：244.2 mm (L) × 68 mm (W) × 38.8 mm (H) | ||
| 重量：1.23Kg | ||

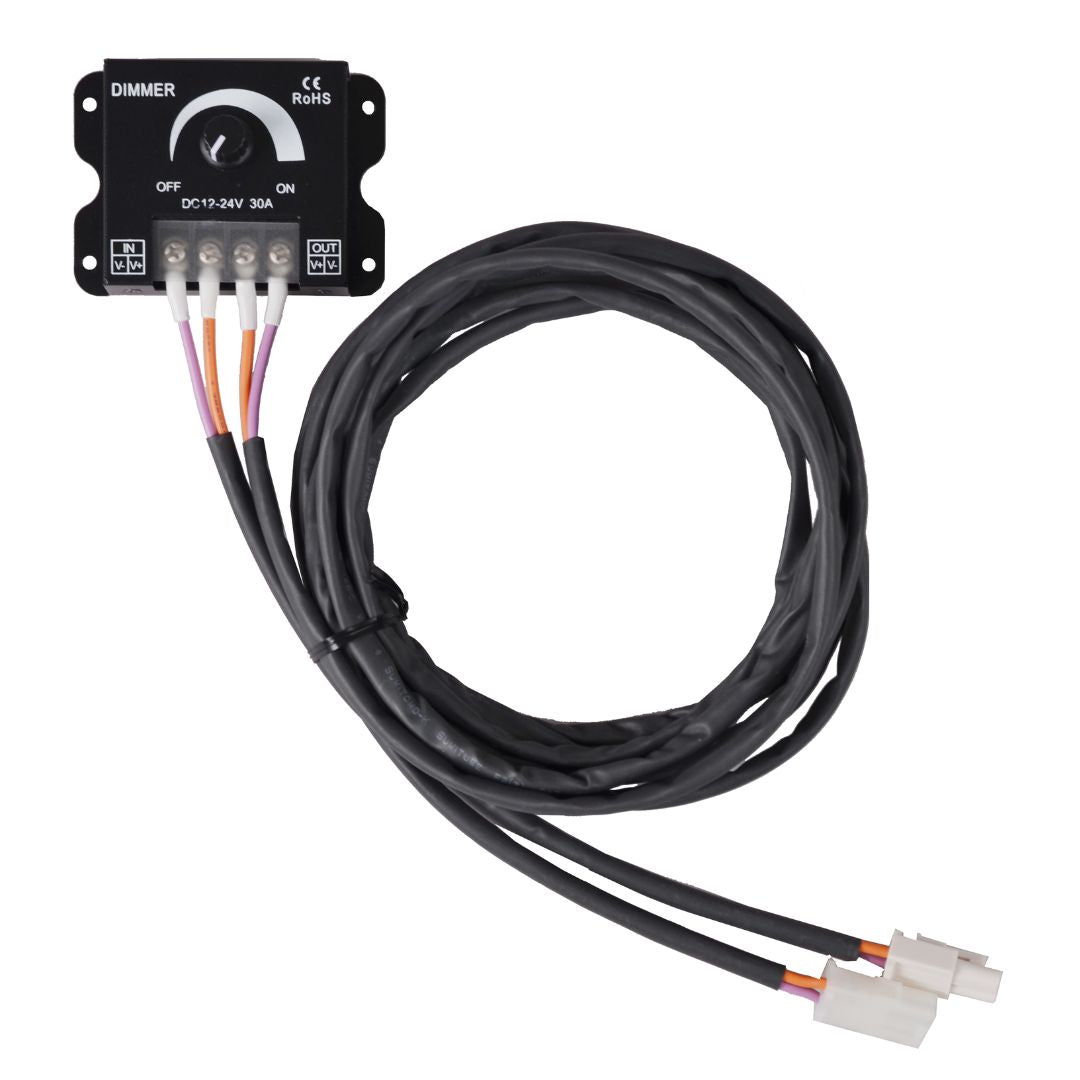

| コントローラー | 調光方式：PWMデジタル調光 | |
| 調光範囲：0～100% | ||
| 電圧：DC12V / 24V | ||
| 最大負荷電流：30A | ||
| 動作温度：-20～60℃ | ||
| 寸法：86 mm (L) × 62 mm (W) × 20 mm (H) | ||
| 重量：95g | ||
| 接続可能モジュール個数 | LEDライナーモジュール：21個まで、LEDパネルモジュール：10枚まで | |
| 電源ケーブル | 寸法：2000 mm (L) ※2 2Pオスコネクター ＆ 圧着丸端子（電源～コントローラー間） | |
| 寸法：2000 mm (L) ※2 2Pメスコネクター ＆ 圧着丸端子（コントローラー～接続ケーブル間） | ||
| ※2 長さは最大4mまでカスタム可能です。ご相談ください。 | ||
| DIY用・LEDパネルモジュール 接続ケーブル | ||
| 型式 | PWLP-C-500 | |
| 寸法 | 500 mm (L) | |
ご使用上のご注意
- 必ず屋内でご使用ください
- パネルを複数枚接続することで、電力損失が発生します。
- 同一電源経路内のパネルは、中央の「PROPET」ロゴが全て同じ向きになるように取り付けてください。
保証
- 故障等の不具合に関する無料保証はご購入日から1年間です。
- 取扱いの上で生じた破損は保証対象外です。
